6G汽車雷達晶振SG-8201CJA可編程晶體振蕩器X1G0059910020專為ADAS應用而設計

來源：http://www.theqj.cn 作者：康華爾電子 2023年07月12

愛普生晶振SG-8201CJA，低抖動、高穩定性、小尺寸和可編程晶體振蕩器，專為ADAS應用而設計：雷達、激光雷達、相機，符合汽車AEC-Q100標準，125℃工作溫度。

SG-8201CJA設計用于ADAS應用，如雷達、激光雷達、相機和高速以太網，在這些應用中，低抖動和高精度基準時鐘至關重要。輸出頻率高達170MHz，適合這些先進汽車系統所需的高射頻和高速操作。此外，利用Epson的內部低噪聲小數N分頻PLL，相位抖動典型值僅為1.1 ps。在125 ℃以下穩定性小于25 ppm。小體積尺寸2.0×1.6mm貼片石英晶振的小封裝可以節省大量空間，因為汽車空間因傳感器數量眾多而變得越來越有限。這種可編程晶體振蕩器具有快速周轉時間，非常適合您的產品開發到大規模生產。

6G汽車雷達晶振SG-8201CJA可編程晶體振蕩器X1G0059910020專為ADAS應用而設計
SG-8201CJA應用(示例)

6G汽車雷達晶振SG-8201CJA可編程晶體振蕩器X1G0059910020專為ADAS應用而設計
SG-8201CJA啟用ADAS

6G汽車雷達晶振SG-8201CJA可編程晶體振蕩器X1G0059910020專為ADAS應用而設計

汽車振蕩器SG-8201CJA主要特性：

符合汽車級質量AEC-Q100標準

所有流程中的高汽車質量標準。(例如設計、制造、過程控制)

在高達125 ℃的高溫條件下具有高頻率穩定性石英晶體振蕩器

該產品實現了高頻率穩定性

注意:

由于IC的溫度補償功能，在-40 ℃至125 ℃的溫度范圍內，最大值為25 ppm

頻率穩定性包括初始頻率容差、溫度變化、電源電壓變化、回流漂移，

負載漂移和老化(+25 ℃，1年)。

與現有產品相比，實現低抖動性能

通過利用愛普生新的內部IC(在125 MHz的情況下)，實現1.1 ps的典型相位抖動(12 kHz至20 MHz)

-能夠通過可編程技術輸出高達170 MHz的任何頻率

SG-8201CJA可以輸出1.2 MHz到170 MHz范圍內的任何頻率

小體積尺寸：2.0 x 1.6毫米

6G汽車雷達晶振SG-8201CJA可編程晶體振蕩器X1G0059910020專為ADAS應用而設計

SG-8201CJA對汽車應用的貢獻：

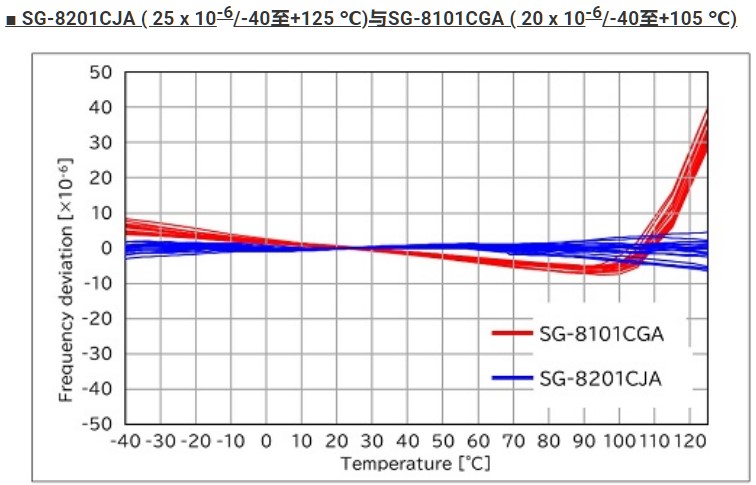

1，通過溫度補償功能在寬溫度范圍內保持高頻率穩定性

與現有的SPXO SG-8101CGA相比，該產品可以調節高達+125 ℃的溫度變化，并在很寬的溫度范圍內具有高穩定性。SG-8201CJA即使在各種汽車應用要求的惡劣溫度條件(-40 ℃至+125 ℃)下也能實現穩定的頻率容差。

6G汽車雷達晶振SG-8201CJA可編程晶體振蕩器X1G0059910020專為ADAS應用而設計

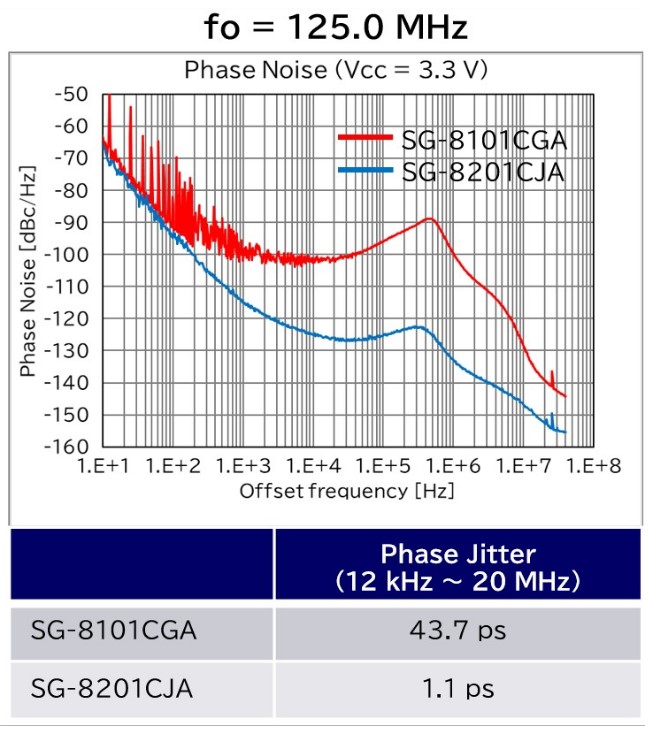

2，通過改善內部IC性能實現低抖動

與現有的SPXO SG-8101CGA相比，在100 kHz至1 MHz的偏移頻率下，相位噪聲改善了約30 dBc/Hz，相位抖動降低至約1/40。SG-8201CJA通過降低噪聲水平來降低抖動。它有助于提高傳感器的探測范圍和分辨率。

6G汽車雷達晶振SG-8201CJA可編程晶體振蕩器X1G0059910020專為ADAS應用而設計

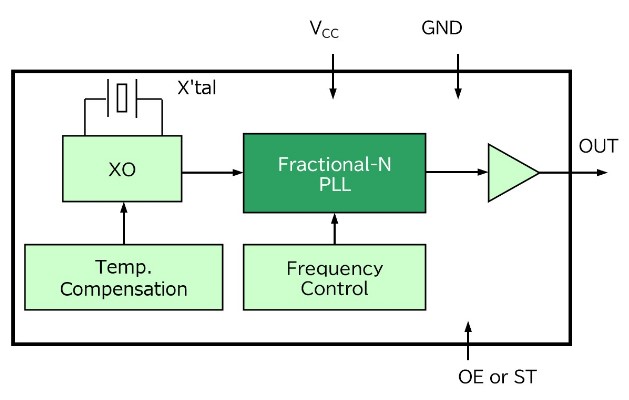

3，通過PLL技術實現高輸出頻率

內部PLL技術能夠通過倍增內部晶振頻率來編程最高170 MHz的任何頻率。SG-8201CJA可以支持需要更高輸出頻率的高速電信。

6G汽車雷達晶振SG-8201CJA可編程晶體振蕩器X1G0059910020專為ADAS應用而設計

SG-8201CJA(用于汽車+125°C工作溫度的可編程晶體振蕩器)

頻率范圍：1.2MHz至170MHz

電源電壓：1.62 V至3.63 V 有源晶振

功能：輸出使能(OE/古英語)或者

待機(標準時間（standard time）/ST)

頻率容差、工作溫度:

15 × 10-6(-40攝氏度至+105攝氏度)

25 × 10-6 (-40攝氏度至+125攝氏度)

50 × 10-6 (-40攝氏度至+125攝氏度)

相位抖動:1.1 ps(典型值)。(fo = 125 MHz)

包裹：2.0 × 1.6mm

PLL技術可縮短交付時間

符合AEC-Q100標準

進口晶振	型號	頻率	尺寸	輸出方式	電源電壓	工作溫度
X1G0051710011	SG-8101CGA	27.000000 MHz	2.50 x 2.00 x 0.80 mm	CMOS	1.620 to 3.630 V	-40 to 105 °C
X1G0051710015	SG-8101CGA	125.000000 MHz	2.50 x 2.00 x 0.80 mm	CMOS	1.620 to 3.630 V	-40 to 125 °C
X1G0051710016	SG-8101CGA	125.000000 MHz	2.50 x 2.00 x 0.80 mm	CMOS	1.620 to 3.630 V	-40 to 105 °C
X1G0051710018	SG-8101CGA	62.500000 MHz	2.50 x 2.00 x 0.80 mm	CMOS	1.620 to 3.630 V	-40 to 125 °C
X1G0051710126	SG-8101CGA	110.000000 MHz	2.50 x 2.00 x 0.80 mm	CMOS	1.620 to 3.630 V	-40 to 105 °C
X1G0051710127	SG-8101CGA	4.000000 MHz	2.50 x 2.00 x 0.80 mm	CMOS	1.620 to 3.630 V	-40 to 125 °C
X1G0051710128	SG-8101CGA	20.000000 MHz	2.50 x 2.00 x 0.80 mm	CMOS	1.620 to 3.630 V	-40 to 125 °C
X1G0051710129	SG-8101CGA	50.000000 MHz	2.50 x 2.00 x 0.80 mm	CMOS	1.620 to 3.630 V	-40 to 125 °C
X1G0051710130	SG-8101CGA	25.000000 MHz	2.50 x 2.00 x 0.80 mm	CMOS	1.620 to 3.630 V	-40 to 125 °C
X1G0051710131	SG-8101CGA	33.333000 MHz	2.50 x 2.00 x 0.80 mm	CMOS	1.620 to 3.630 V	-40 to 125 °C
X1G0051710132	SG-8101CGA	150.000000 MHz	2.50 x 2.00 x 0.80 mm	CMOS	1.620 to 3.630 V	-40 to 105 °C
X1G0051710133	SG-8101CGA	12.288000 MHz	2.50 x 2.00 x 0.80 mm	CMOS	1.620 to 3.630 V	-40 to 105 °C
X1G0051710134	SG-8101CGA	24.000000 MHz	2.50 x 2.00 x 0.80 mm	CMOS	1.620 to 3.630 V	-40 to 125 °C
X1G0051710135	SG-8101CGA	16.666600 MHz	2.50 x 2.00 x 0.80 mm	CMOS	1.620 to 3.630 V	-40 to 125 °C
X1G0051710136	SG-8101CGA	70.000000 MHz	2.50 x 2.00 x 0.80 mm	CMOS	1.620 to 3.630 V	-40 to 125 °C
X1G0051710137	SG-8101CGA	25.000000 MHz	2.50 x 2.00 x 0.80 mm	CMOS	1.620 to 3.630 V	-40 to 85 °C
X1G0051710138	SG-8101CGA	26.000000 MHz	2.50 x 2.00 x 0.80 mm	CMOS	1.620 to 3.630 V	-40 to 85 °C
X1G0051710139	SG-8101CGA	50.000000 MHz	2.50 x 2.00 x 0.80 mm	CMOS	1.620 to 3.630 V	-40 to 125 °C
X1G0051710140	SG-8101CGA	49.152000 MHz	2.50 x 2.00 x 0.80 mm	CMOS	石英晶振	-40 to 105 °C
X1G0051710141	SG-8101CGA	6.144000 MHz	2.50 x 2.00 x 0.80 mm	CMOS	1.620 to 3.630 V	-40 to 125 °C
X1G0051710142	SG-8101CGA	16.000000 MHz	2.50 x 2.00 x 0.80 mm	CMOS	1.620 to 3.630 V	-40 to 105 °C
X1G0051710143	SG-8101CGA	16.000000 MHz	2.50 x 2.00 x 0.80 mm	CMOS	1.620 to 3.630 V	-40 to 105 °C
X1G0051710144	SG-8101CGA	27.000000 MHz	2.50 x 2.00 x 0.80 mm	CMOS	1.620 to 3.630 V	-40 to 105 °C
X1G0051710145	SG-8101CGA	25.000000 MHz	2.50 x 2.00 x 0.80 mm	CMOS	1.620 to 3.630 V	-40 to 125 °C
X1G0051710146	SG-8101CGA	30.780000 MHz	2.50 x 2.00 x 0.80 mm	CMOS	1.620 to 3.630 V	-40 to 105 °C
X1G0051710148	SG-8101CGA	88.500000 MHz	2.50 x 2.00 x 0.80 mm	CMOS	1.620 to 3.630 V	-40 to 105 °C
X1G0051710149	SG-8101CGA	30.000000 MHz	2.50 x 2.00 x 0.80 mm	CMOS	1.620 to 3.630 V	-40 to 125 °C
X1G0051710150	SG-8101CGA	23.000000 MHz	2.50 x 2.00 x 0.80 mm	CMOS	1.620 to 3.630 V	-40 to 105 °C
X1G0051710152	SG-8101CGA	55.466670 MHz	2.50 x 2.00 x 0.80 mm	CMOS	1.620 to 3.630 V	-40 to 105 °C
X1G0051710153	SG-8101CGA	160.000000 MHz	2.50 x 2.00 x 0.80 mm	CMOS	1.620 to 3.630 V	-40 to 125 °C
X1G0051710154	SG-8101CGA	55.000000 MHz	2.50 x 2.00 x 0.80 mm	CMOS	1.620 to 3.630 V	-40 to 125 °C
X1G0051710155	SG-8101CGA	16.666500 MHz	2.50 x 2.00 x 0.80 mm	CMOS	1.620 to 3.630 V	-40 to 105 °C
X1G0059910019	SG-8201CJA	160.000000 MHz	2.00 x 1.60 x 0.70 mm	CMOS	1.620 to 3.630 V	-40 to 125 °C
X1G0059910020	SG-8201CJA	24.000000 MHz	2.00 x 1.60 x 0.70 mm	CMOS	1.620 to 3.630 V	-40 to 125 °C
