6GWIFI產品應用晶振CFED-A7BP-155.52TS測量門控振蕩器的穩定性和包絡形狀

來源：http://www.theqj.cn 作者：康華爾電子 2023年06月26

門控或鍵控振蕩器快速打開和關閉。這種類型的操作通常導致頻率變化或 “唧唧喳喳”。對于帶有抖動和定時分析包的勒克羅伊示波器來說，表征門控石英晶體振蕩器的鍵控特性和頻率穩定性是一項簡單的工作。

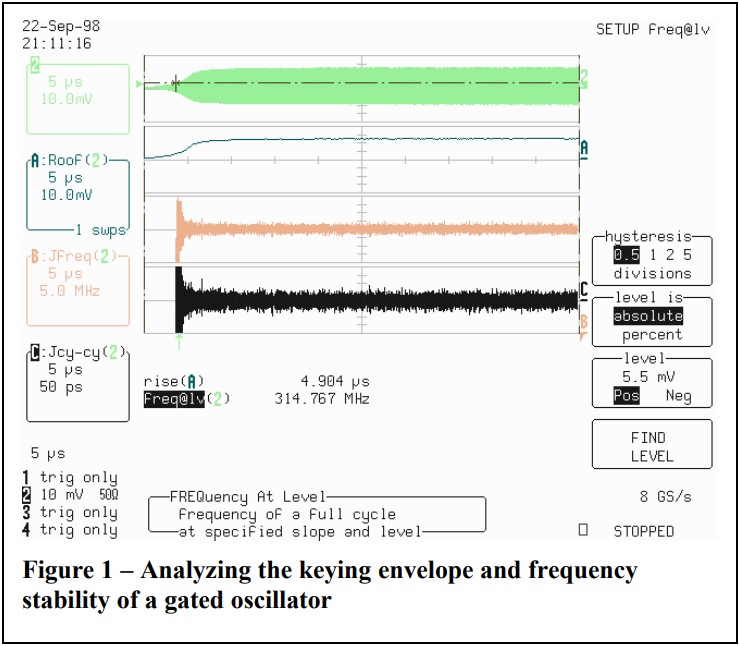

圖1顯示了一個典型的在315MHz上測量,無鑰匙進入系統發射機。這種設備使用鍵控連續波發送數字信號的發射器給接收者的信息位于車輛中。數據是通過控制爆發的寬度。6GWIFI產品應用晶振CFED-A7BP-155.52TS測量門控振蕩器的穩定性和包絡形狀
設計者感興趣的是門控脈沖的形狀包絡和頻率石英晶體振蕩器的變化鍵控。的形狀包絡影響雜散信號的內容。同樣的，頻率或相位調制造成的承運人的門控振蕩器會影響信號純度。這些中的任何一個影響可能導致帶外信號分量和未能滿足的可能性排放認證要求。6GWIFI產品應用晶振CFED-A7BP-155.52TS測量門控振蕩器的穩定性和包絡形狀

在圖1中，前緣傳輸的波形是在通道2中捕獲，顯示為頂部軌跡。跟蹤A包含極值數學函數稱為roof，它提取每個周期的峰值傳輸信號。這個痕跡是用于評估的上升時間爆裂。上升時間參數出現在第一個參數讀數的行位于正下方顯示的痕跡。6GWIFI產品應用晶振CFED-A7BP-155.52TS測量門控振蕩器的穩定性和包絡形狀
跡線B，從上面數第三個，包含抖動軌跡頻率和的函數顯示了中的變化頻率是時間的函數。請注意頻率收斂到標稱值315 大約250納秒。這底部軌跡包含周期到周期的抖動跟蹤周期變化。這兩個功能允許用戶指定振幅閾值和滯后水平。貼片石英晶振這允許用戶啟動測量僅在信號已經達到合理水平。閾值水平顯示為水平虛線來源行波形(CH2)。請注意抖動跟蹤功能不啟動直到閾值水平被已實現。這避免了錯誤由讀取噪音引起波形的開始。6GWIFI產品應用晶振CFED-A7BP-155.52TS測量門控振蕩器的穩定性和包絡形狀

原廠編碼	品牌	系列	頻率	Description描述
CJAE7L-A7BR-75.49472TS	Cardinal晶振	CJAE	75.49472MHz	OSCILLATOR 75.49472MHZ 3.3V SMD
CPPT4T-A7BP-00.8000TS	Cardinal晶振	CPP	800kHz	PROG OSC 5V .8MHZ
CFE4-A7BP-155.52	Cardinal晶振	CFE4	155.52MHz	OSC XO 155.52MHZ LVPECL SMD
CFE4-A7BP-156.25	Cardinal晶振	CFE4	156.25MHz	OSC XO 156.25MHZ LVPECL SMD
CFE4-A7BP-212.5	Cardinal晶振	CFE4	212.5MHz	OSC XO 212.50MHZ LVPECL SMD
CFE4-A7BP-311.04	Cardinal晶振	CFE4	311.04MHz	OSC XO 311.04MHZ LVPECL SMD
CFE4-A7BP-622.08	Cardinal晶振	CFE4	622.08MHz	OSC XO 622.08MHZ LVPECL SMD
CFL4-A7BP-155.52	Cardinal晶振	CFL4	155.52MHz	OSC XO 155.52MHZ LVDS SMD
CFL4-A7BP-156.25	Cardinal晶振	CFL4	156.25MHz	OSC XO 156.25MHZ LVDS SMD
CFL4-A7BP-212.5	Cardinal晶振	CFL4	212.5MHz	OSC XO 212.50MHZ LVDS SMD
CFL4-A7BP-311.04	Cardinal晶振	CFL4	311.04MHz	OSC XO 311.04MHZ LVDS SMD
CFL4-A7BP-622.08	Cardinal晶振	CFL4	622.08MHz	OSC XO 622.08MHZ LVDS SMD
CFED-A7BP-155.52TS	Cardinal晶振	CFED	155.52MHz	OSC XO 155.52MHZ LVPECL SMD
CFED-A7BP-156.25TS	Cardinal晶振	CFED	156.25MHz	OSC XO 156.25MHZ LVPECL SMD
CFED-A7BP-212.5TS	Cardinal晶振	CFED	212.5MHz	OSC XO 212.50MHZ LVPECL SMD
CFED-A7BP-311.04TS	Cardinal晶振	CFED	311.04MHz	OSC XO 311.04MHZ LVPECL SMD
CFED-A7BP-622.08TS	Cardinal晶振	CFED	622.08MHz	OSC XO 622.08MHZ LVPECL SMD
CFL-A7BP-155.52TS	Cardinal晶振	CFL	155.52MHz	OSC XO 155.52MHZ LVDS SMD
CFL-A7BP-156.25TS	Cardinal晶振	CFL	156.25MHz	OSC XO 156.25MHZ LVDS SMD
CFL-A7BP-212.5TS	Cardinal晶振	CFL	212.5MHz	OSC XO 212.50MHZ LVDS SMD
CFL-A7BP-311.04TS	Cardinal晶振	CFL	311.04MHz	OSC XO 311.04MHZ LVDS SMD
CFL-A7BP-622.08TS	Cardinal晶振	CFL	622.08MHz	OSC XO 622.08MHZ LVDS SMD
CPPE7-A7BR-118.75	Cardinal晶振	CPPE7	118.75MHz	OSC XO 118.75MHZ LVPECL SMD
CPPE7-A7BR-25.0	有源晶振	CPPE7	25MHz	OSC XO 25.000MHZ LVPECL SMD
CPPE7-A7BR-120.0	Cardinal晶振	CPPE7	120MHz	OSC XO 120.000MHZ LVPECL SMD
CPPE7-A7BR-121.25	Cardinal晶振	CPPE7	121.25MHz	OSC XO 121.25MHZ LVPECL SMD
CPPE7-A7BR-122.50	Cardinal晶振	CPPE7	122.5MHz	OSC XO 122.50MHZ LVPECL SMD
CPPE7-A7BR-131.25	Cardinal晶振	CPPE7	131.25MHz	OSC XO 131.25MHZ LVPECL SMD
CPPE7-A7BR-148.4375	Cardinal晶振	CPPE7	148.4375MHz	OSC XO 148.4375MHZ LVPECL SMD
CPPE7-A7BR-164.0625	Cardinal晶振	CPPE7	164.0625MHz	OSC XO 164.0625MHZ LVPECL SMD
CPPE7-A7BR-30.0	Cardinal晶振	CPPE7	30MHz	OSC XO 30.000MHZ LVPECL SMD
CPPV7-A5BP-135.0	Cardinal晶振	CPPV7	135MHz	OSC XO 135.000MHZ LVDS SMD
CPPV7-A5BR-14.75	Cardinal晶振	CPPV7	14.75MHz	OSC XO 14.75MHZ LVDS SMD
CPPV7-A7BP-159.375	Cardinal晶振	CPPV7	159.375MHz	OSC XO 159.375MHZ LVDS SMD
CPPV7-A7BP-200.0	Cardinal晶振	CPPV7	200MHz	OSC XO 200.000MHZ LVDS SMD
CPPV7-A7BR-122.88	Cardinal晶振	CPPV7	122.88MHz	OSC XO 122.88MHZ LVDS SMD
CPPV7-A7BR-50.0TS	Cardinal晶振	CPPV7	50MHz	OSC XO 50.000MHZ LVDS SMD
CPPV7-BR-100.0	Cardinal晶振	CPPV7	100MHz	OSC XO 100.000MHZ LVDS SMD
CPPV7-BR-105.0	Cardinal晶振	CPPV7	105MHz	OSC XO 105.000MHZ LVDS SMD
