英國IQD品牌最新發布的OCXO振蕩器參數性能展覽
來源：http://www.theqj.cn 作者：康華爾電子 2019年12月28
英國IQD品牌最新發布的OCXO振蕩器參數性能展覽
如果有客戶問到現在比較高端的一種晶體振蕩器是哪一類的,那么OCXO晶振一定榜上有名,這是一種具有恒定溫度并且支持差分輸出的超高性能振蕩器,目前海內外生產這種晶振的廠家不算少,但是有名氣的并不多.如果你要問哪個品牌的比較好,那么我會推薦英國IQD晶振公司的,IQD在歐美地區赫赫有名,近年來在研究和開發OCXO振蕩器方面,有不小的突破和成績,為高端產品增加新的振蕩器選擇.

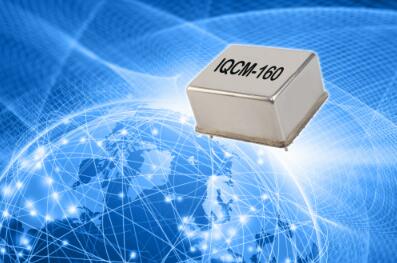

IQD的新型IQCM-160紀律OCXO模塊安裝在30x25x14.6mm的密封通孔金屬封裝中,該封裝可覆蓋約20mm.當前模型面積的一半.當從外部GPS,GLONASS,BEIDOU,GALILEO或備用1PPS信號源鎖定到1PPS(每秒脈沖)輸入時,IQCM-160可以在8個小時內達到1.5微秒的保持規范.
該設計采用了內部自適應算法,該算法可使模塊在鎖定兩天后“學習”GPS信號的參數,以便在信號出現故障時可以啟動保持功能.內置一個內部警報,以指示鎖定失敗和隨后的信號恢復.此外,該石英晶體振蕩器單元還包含一個串行連接,可以更詳細地查詢設備的性能.當鎖定到1PPS外部信號時,頻率精確到±0.005ppb以內,并且可以與許多原子時鐘基準的性能競爭.
模塊的標準工作溫度范圍是-40至85攝氏度.所需電源為3.3V,輸出為標準HCMOS.預熱期間最大電流消耗僅為750mA,一旦達到穩態條件,電流消耗將降至350mA.IQCM-160具有1PPS和10MHz輸出以及用于軟件管理的UART接口,具有1個停止位和無奇偶校驗的固定波特率115200.IQCM-160適用于包括陸上電信系統和海上導航系統在內的各種應用,是IQD晶振提供的一系列高度指定的模塊和烤箱控制晶體振蕩器(OCXO)的一部分.
描述:
一款極其高端的OCXO,與全球定位系統、GLONASS、北斗和伽利略系統或其他1PPS信號源同步.在8小時內保持穩定性高達1.5s,通過自適應算法實現.

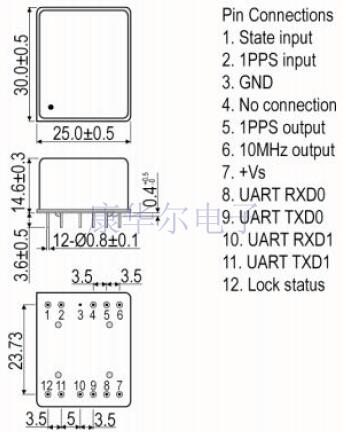

封裝尺寸圖:
主要特點:
參考輸入:1PPS
溫度穩定性:0.2ppb
上電7天后,保持時間:1.5μs/8h(δT=10℃).
輸入和輸出:1PPS輸入、1PPS輸出和10MHzoutput.
用戶可以通過串口獲得算法的內部參數.
機械尺寸:30mmx25mmx15mm
頻率參數:
頻率10.0兆赫
頻率穩定性0.20ppb
頻率穩定性:@Vs=3.3V負載=15pF助教從
-40℃至85℃,每分鐘溫度斜率小于2℃.
準確度(鎖定到1PPS時的24小時平均值):最大0.005ppb
短期穩定性(@Vs-3.3V,TA=25℃,1s):0.01Pb最大老化(Vs=3.3V,TA=25℃):每天最大0.5ppb,每年最大30ppb
電氣參數:
電源電壓3.3V±5%
1PPS輸入(引腳2):來自全球導航衛星系統接收器的1PPS輸入信號或參考信號.
預熱電流:最大750毫安
穩態電流(@25癈):最大350毫安
交流紋波(10Hz至1MHz):最大50mV峰峰值
輸出兼容性
驅動能力15pF
CMOS輸入和輸出電平:
輸入/輸出高電平:2.4V最小值
輸入/輸出低電平:最大0.4V
1PPS輸出(引腳5):
脈沖寬度:典型值100毫秒
精度(與1PPS基準同步):最大±50ns保持時間(ΔT=±10℃,通電7天后保持8小時;溫度斜率每分鐘小于2℃)±1.5μsmax.
10MHz輸出(引腳6):CMOS
狀態輸入(引腳1):時鐘模塊將其本地時鐘與參考輸入(例如來自GPS的1PPS)同步.當狀態輸入引腳被驅動為高電平時,它將執行正常的同步算法.當狀態輸入引腳被驅動為低電平時,恒溫晶振也可以被迫在自由運行或保持狀態下工作.注意:必須將pin1(狀態輸入)設置為“高”或“低”,并且不要斷開連接.
鎖定狀態:
表示時鐘模塊的鎖定狀態.高電平表示模塊已鎖定到外部1PPS參考.上電后且模塊鎖定到1PPS輸入之前,模塊的狀態為``自由運行''且鎖定輸出為低電平.如果1PPS參考丟失,模塊切換到保持模式,并且鎖定輸出為低電平.
輸出控制:
UART:是LVTTL兼容的端口,需要一個外部轉換器才能與其他信號類型(例如RS-232C或RS-485)一起使用.
UART串行接口(引腳8、9、10和11)
波特率:115200
奇偶校驗:N
停止位:1
UARTTx端口0:數據字輸出與1PPS輸出同步.
噪音參數:
相位噪聲(典型值@25℃):
-110dBc/Hz@10Hz
-143dBc/Hz@100Hz
-155dBc/Hz@1kHz
-155dBc/Hz@10kHz
-155dBc/Hz@100kHz
-160dBc/Hz@1MHz
相位噪聲(最大@25℃):
-100dBc/Hz@10Hz
-138dBc/Hz@100Hz
-150dBc/Hz@1kHz
-150dBc/Hz@10kHz
-150dBc/Hz@100kHz
-155dBc/Hz@1MHz
通過上文詳細的性能,參數,技術等描述,相信大家對這顆OCXO晶振有了一定的了解,而且也不必費心的尋找正規的石英晶振廠家,因為康華爾電子可以為大家訂購到原廠原裝的正品.我司通過關系和渠道,擁有幾十家海外知名品牌的訂貨正規通道,咨詢熱線:0755-27838351.
