EPSON的SG-8018CG有源晶振具備輕薄小的特點X1G005601001300

來源：http://www.theqj.cn 作者：kisu 2022年08月31

EPSON的SG-8018CG有源晶振具備輕薄小的特點X1G005601001300，突飛猛進的高新科技，給我們帶來視覺的震撼，同時，又讓我們體驗生活的多姿多彩，感受這個大千世界所帶來的美好，當這些美好的體驗與我們喜歡的事產生了環環相扣鏈接，便形成了我們的生活，當我們敢于有更高的追求，敢于開始有更多夢想，它必定會讓你夢想成真，如果你對高科技存在一定暢想，也許不久之后有人便會幫你實現夢想，到處充滿了無數的可能性，當有源晶體振蕩器與高科技產生鏈接時，出現了顛覆的變動，又有人說振蕩器又是數字電路的心臟，為電路提供“心跳脈搏”，這背后的基本思想是節拍，輸出節拍。

EPSON的SG-8018CG有源晶振具備輕薄小的特點X1G005601001300，有很多方法可以為單片機生成“節拍”，很多單片機提供了許多選項。以下是不同類型的“節拍”發生器的快速細分：

外部 RC - 這通常用于*低成本*的應用。使用一個電阻器和一個電容器，通過電容充電、放電使電路振蕩，產生脈沖，可以用作時鐘輸入。我從來沒有真正使用過這種類型的時鐘。

內部RC - 一些MCU通常帶有一個內部 RC 振蕩器，運行時可以不用外部陶瓷或石英晶體振蕩器，不幸的是，它對環境要求很高，如對溫度變化敏感?？梢杂迷诰纫蟛桓叩膽谩?/div>

外部振蕩器——在MCU兩個OSC引腳上接入一個石英晶體（簡稱“crystal”），代碼以給定頻率執行，目前的MCU使用中基本上使用外部振蕩器。

Product Number	愛普生晶振型號	Frequency	LxWxH	Output Wave	Supply Voltage	Ope Temperature	Freq. Tol.	I [Max]
X1G005941000815	SG2520VHN	174.703000 MHz	2.50 x 2.00 x 0.84 mm	LVDS	2.375 to 2.625 V	-40 to 85 °C	+/-20 ppm	≤ 25.0 mA
X1G005941000915	SG2520VHN	156.250000 MHz	2.50 x 2.00 x 0.84 mm	LVDS	2.375 to 2.625 V	-40 to 105 °C	+/-20 ppm	≤ 25.0 mA
X1G005941001015	SG2520VHN	156.250000 MHz	2.50 x 2.00 x 0.84 mm	LVDS	3.135 to 3.465 V	-40 to 85 °C	+/-20 ppm	≤ 25.0 mA
X1G005941001115	SG2520VHN	156.250000 MHz	2.50 x 2.00 x 0.84 mm	LVDS	1.710 to 1.890 V	-40 to 85 °C	+/-20 ppm	≤ 25.0 mA
X1G005941060315	SG2520VHN	400.000000 MHz	2.50 x 2.00 x 0.84 mm	LVDS	2.970 to 3.465 V	-40 to 85 °C	+/-20 ppm	≤ 30.0 mA
X1G005941060415	SG2520VHN	400.000000 MHz	2.50 x 2.00 x 0.84 mm	LVDS	2.970 to 3.465 V	-40 to 85 °C	+/-20 ppm	≤ 30.0 mA
X1G005941060515	SG2520VHN	467.529297 MHz	2.50 x 2.00 x 0.84 mm	LVDS	1.710 to 1.890 V	-40 to 85 °C	+/-20 ppm	≤ 28.0 mA
X1G005601001100	SG-8018CG	25.000000 MHz	2.50 x 2.00 x 0.80 mm	CMOS	1.620 to 3.630 V	-40 to 105 °C	+/-50 ppm	≤ 4.4 mA
X1G005601001200	SG-8018CG	25.000000 MHz	2.50 x 2.00 x 0.80 mm	CMOS	1.620 to 3.630 V	-40 to 105 °C	+/-50 ppm	≤ 4.4 mA
X1G005601001300	SG-8018CG	20.000000 MHz	2.50 x 2.00 x 0.80 mm	CMOS	1.620 to 3.630 V	-40 to 105 °C	+/-50 ppm	≤ 3.5 mA
X1G005601001400	SG-8018CG	20.000000 MHz	2.50 x 2.00 x 0.80 mm	CMOS	1.620 to 3.630 V	-40 to 105 °C	+/-50 ppm	≤ 3.5 mA
X1G005601001500	SG-8018CG	50.000000 MHz	2.50 x 2.00 x 0.80 mm	CMOS	1.620 to 3.630 V	-40 to 105 °C	+/-50 ppm	≤ 4.4 mA
X1G005601001600	SG-8018CG	50.000000 MHz	2.50 x 2.00 x 0.80 mm	CMOS	1.620 to 3.630 V	-40 to 105 °C	+/-50 ppm	≤ 4.4 mA
X1G005601001700	SG-8018CG	48.000000 MHz	2.50 x 2.00 x 0.80 mm	CMOS	1.620 to 3.630 V	-40 to 105 °C	+/-50 ppm	≤ 4.4 mA
X1G005601001800	SG-8018CG	48.000000 MHz	2.50 x 2.00 x 0.80 mm	CMOS	1.620 to 3.630 V	-40 to 105 °C	+/-50 ppm	≤ 4.4 mA
X1G005601001900	SG-8018CG	24.000000 MHz	2.50 x 2.00 x 0.80 mm	CMOS	1.620 to 3.630 V	-40 to 105 °C	+/-50 ppm	≤ 4.4 mA
X1G005601002000	SG-8018CG	24.000000 MHz	2.50 x 2.00 x 0.80 mm	CMOS	1.620 to 3.630 V	-40 to 105 °C	+/-50 ppm	≤ 4.4 mA
X1G005601002100	SG-8018CG	40.000000 MHz	2.50 x 2.00 x 0.80 mm	CMOS	1.620 to 3.630 V	-40 to 105 °C	+/-50 ppm	≤ 4.4 mA
X1G005601002200	SG-8018CG	40.000000 MHz	2.50 x 2.00 x 0.80 mm	CMOS	1.620 to 3.630 V	-40 to 105 °C	+/-50 ppm	≤ 4.4 mA
X1G005601002300	SG-8018CG	16.000000 MHz	2.50 x 2.00 x 0.80 mm	CMOS	1.620 to 3.630 V	-40 to 105 °C	+/-50 ppm	≤ 3.5 mA
X1G005601002400	SG-8018CG	16.000000 MHz	2.50 x 2.00 x 0.80 mm	CMOS	1.620 to 3.630 V	-40 to 105 °C	+/-50 ppm	≤ 3.5 mA

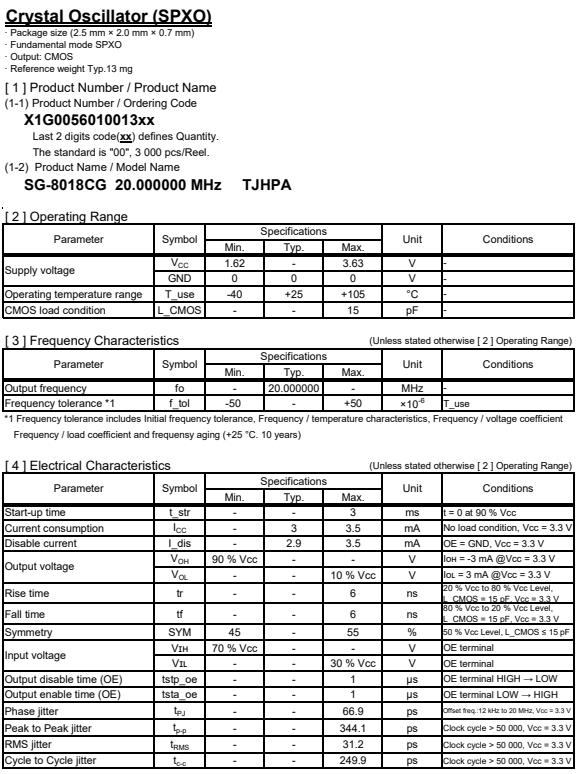

愛普生的SG-8018系列是可編程晶體振蕩器系列CMOS輸出。SG-8018CG晶振，貼片有源晶振，編碼X1G005601001300，這個系列提供了頻率和其他參數的可編程性，SG-8002/SG-8003系列，它們也具有更廣泛的工作溫度范圍，最高極限為105°C。除了2.5 × 2.0 mm的封裝，將使電子制造商節省板空間，該振蕩器也將在以下流行的封裝尺寸:3.2 × 2.5 mm, 5.0 × 3.2 mm和7.0 × 5.0 mm。SG-8018系列振蕩器的頻率容忍度約為66%比同類產品低50%的電流消耗，適用范圍廣環境條件。這也將大大有助于性能，更低的功率要求，快速開發周期和低量生產。頻率20.000000兆赫，輸出WaveCMOS，供電電壓1.62至3.63 V，尺寸(長×寬×高)2.50 × 2.00 × 0.80毫米，工作溫度-40到+105°C，頻率公差±50ppm，額外的OptionsN /，OSC TypeProgrammable Clock時鐘OSC.
