SHINSUNG晶振,TF-26D插件石英晶振,TF-26D-20-32.768KHz-12.5pF晶振

編號：12966710
頻率：32.768KHZ

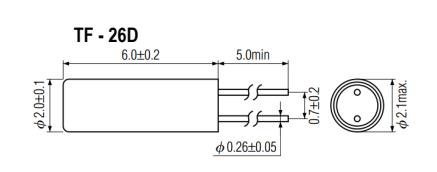

尺寸：2.0*6.0mm

SHINSUNG晶振,TF-26D插件石英晶振,TF-26D-20-32.768KHz-12.5pF晶振，插件石英圓柱晶振最適合用于比較低端的電子產品,比如兒童玩具,普通家用電器,即使在汽車電子領域中也能使產品高可靠性的使用.并且可用于安全控制裝置...

　 SHINSUNG晶振,TF-26D插件石英晶振,TF-26D-20-32.768KHz-12.5pF晶振，插件石英圓柱晶振最適合用于比較低端的電子產品,比如兒童玩具,普通家用電器,即使在汽車電子領域中也能使產品高可靠性的使用.并且可用于安全控制裝置的CPU時鐘信號發生源部分,好比時鐘單片機上的石英晶振,在極端嚴酷的環境條件下,晶振也能正常工作,具有穩定的起振特性,高耐熱性,耐熱循環性和耐振性等的高可靠性能.

　 SHINSUNG晶振,TF-26D插件石英晶振,TF-26D-20-32.768KHz-12.5pF晶振，石英水晶振子真空退火技術:晶振高真空退火處理是消除貼片晶振在加工過程中產生的應力及輕微表面缺陷.在PLC控制程序中輸入已設計好的溫度曲線,使真空室溫度跟隨設定曲線對晶體組件進行退火,石英晶振通過合理的真空退火技術可提高晶振主要參數的穩定性,以及提高SMD 晶振的年老化特性.

　SHINSUNG晶振,TF-26D插件石英晶振,TF-26D-20-32.768KHz-12.5pF晶振，SHINSUNG晶振認為我們的客戶是合作伙伴，并努力滿足并超越他們對質量，客戶服務和價值的要求我們是最新的Smd或通孔型晶體單元，時鐘OSC，TCXO，VCXO，MCF等，并提供高質量穩定，穩定性高的產品。

產品廣泛應用于電子行業，包括電信，微處理器，汽車，儀器儀表和醫療應用。公司自成立以來秉持著專業和敬業的精神，引領著晶體行業的發展，通過自身的實力，推出高性能的SMD石英晶體，無源晶振，有源晶振等產品，以此獲得廣大用戶的稱贊。產品廣泛應用于電子行業，包括電信，微處理器，汽車，儀器儀表和醫療應用。

type	TF - 26D			REMARK
frequency range	32.768 KHz
frequency stability	± 10ppm ~ ± 50ppm			at +25℃ ±3℃
operating temperature	STD. -10℃ ~ 70℃ / Option : -40℃ ~ 90℃			-80 ppm / -160 ppm
temperature coefficient	-0.034 ppm/℃ 2 TYP. / -0.04 ppm/℃ 2 max			typ.
storage temperature	-40℃ ~ 90℃
drive level	1µw max
load capacitance	8.0 pF typ.	12.5 pF typ.	12.5 pF typ.
shunt capacitance (Co)	1.0 pF max	1.5 pF max	1.8 pF max
equivalent series resistance	40 KΩ max	35 KΩ max	35 KΩ max
aging	±3.0ppm max at +25℃ ±3℃ for first year
insulation resistance	500MΩ min @ 100V
All specifications are subject to change without notice

自動安裝時的沖擊：
石英晶振自動安裝和真空化引發的沖擊會破壞SMD晶振產品特性并影響這些產品。請設置安裝條件以盡可能將沖擊降至最低,并確保在安裝前未對晶振特性產生影響。條件改變時,請重新檢查安裝條件。同時,在安裝前后,請確保石英晶振產品未撞擊機器或其他電路板等。SHINSUNG晶振,TF-26D插件石英晶振,TF-26D-20-32.768KHz-12.5pF晶振.
每個封裝類型的注意事項
陶瓷包裝晶振與SON產品
在焊接陶瓷晶振和SON產品 (陶瓷包裝是指晶振外觀采用陶瓷制品) 之后,彎曲電路板會因機械應力而導致焊接部分剝落或封裝分裂（開裂）。尤其在焊接這些產品之后進行電路板切割時,務必確保在應力較小的位置布局晶體并采用應力更小的切割方法。
陶瓷包裝石英晶振
在一個不同擴張系數電路板（環氧玻璃）上焊接陶瓷封裝石英晶振時,在溫度長時間重復變化時可能導致端子焊接部分發生斷裂,請事先檢查焊接特性。

致力于環境保護,包括預防污染.在石英晶體諧振器產品的規劃到制造、運行維修等整個過程中,努力提供環保型的產品和服務.在業務活動中,努力節約資源并節省能源,致力于減少廢棄物和再生資源的回收利用.在積極公開有關環境的信息的同時,通過支持環保活動,廣泛地為社會作貢獻.致力于保護生物多樣性和可持續利用.切實運行環境管理系統PDmCA（Plan-Do-multiple Check-Act）,努力提高環境性能,不斷改善運用系統.
SHINSUNG晶振將有效率的使用自然資源和能源,以便從源頭減少廢物產生和排放.我們將在關注于預防環境和安全事故,保護公眾健康的同時,努力改進我們的操作.我公司將積極參與加強公眾環境、健康和安全意識的活動,提高公眾對普遍的環境、健康和安全問題的注意.

SHINSUNG晶振,TF-26D插件石英晶振,TF-26D-20-32.768KHz-12.5pF晶振，SHINSUNG晶振實施創新戰略,推出了無鉛環保晶體，提高自主創新能力,確保公司可持續發展.實施節約戰略,提高建設節約環保型企業能力,確保實現節能環保規劃目標.

SHINSUNG晶振公司在“制造、使用、有效利用、再利用”這樣一個產品生命周期中,努力創造豐富的價值,給社會帶來溫馨和安寧,感動和驚喜,同時為減少環境影響,努力做好“防止地球變暖、有效利用資源、對化學物質進行管理”,實現與地球的和諧相處.
