首頁歐美晶振Goliedge晶振,SMD晶振,GVXO-753D石英振蕩器

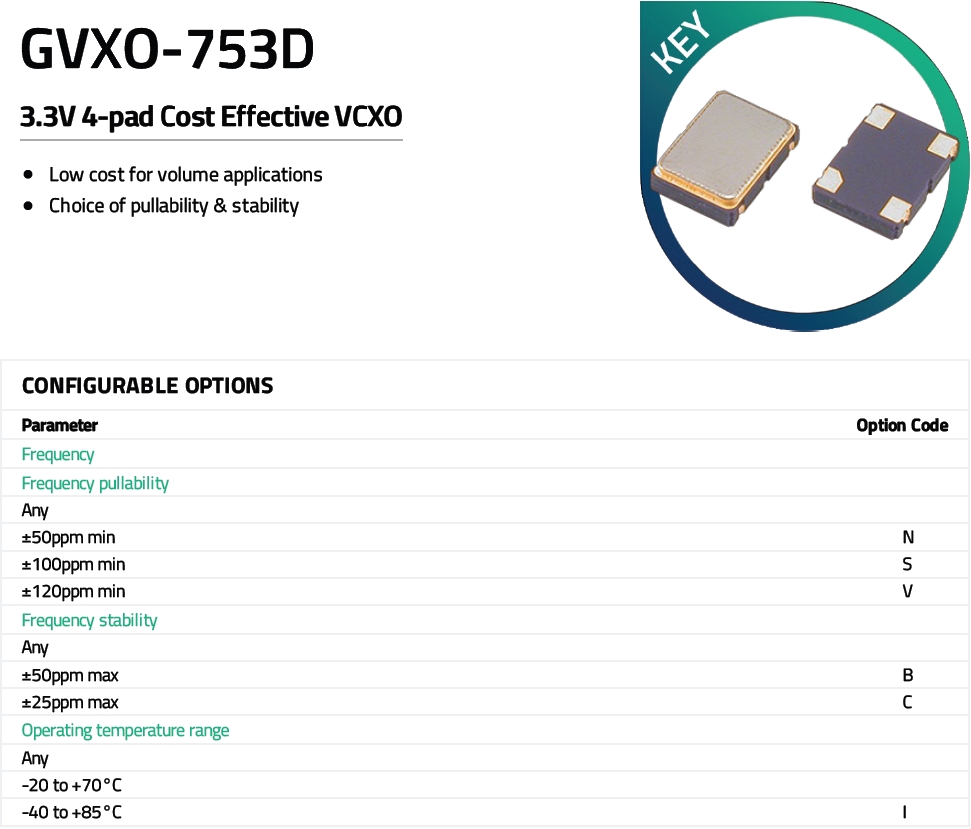

Goliedge晶振,SMD晶振,GVXO-753D石英振蕩器

編號：49932299
頻率：1.5~54MHz

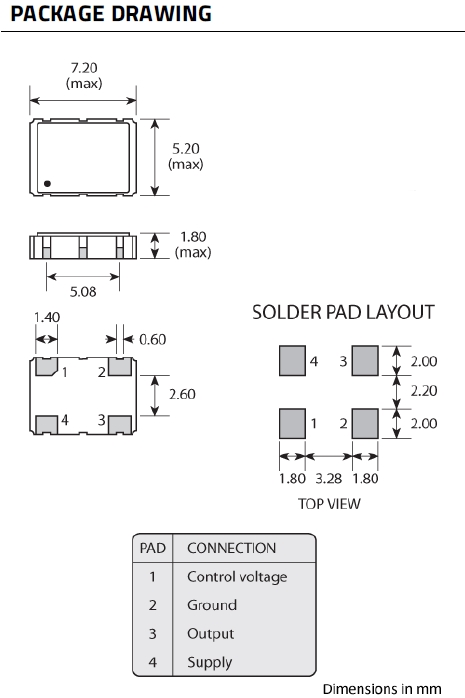

尺寸：7.2*5.2*1.8mm

7050mm體積的石英晶體振蕩器,有源晶振,該產品可驅動2.5V的溫補晶振,壓控晶振,VC-TCXO晶體振蕩器產品,電源電壓的低電耗型,編帶包裝方式,可對應自動高速貼片機自動焊盤,及IR回流焊盤(無鉛對應),為無鉛產品,小型,質地輕....

　　Goliedge晶振,SMD晶振,GVXO-753D石英振蕩器.貼片式石英晶體振蕩器,低電壓啟動功率,并且有多種電壓供選擇,比如有1.8V,2.5V,3.3V,3.8V,5V等,產品被廣泛應用于,平板筆記本,衛星系統,光纖通道,千兆以太網,串行ATA,串行連接SCSI,PCI-EXPress的SDH / SONET發射基站等領域.符合RoHS/無鉛.

　　貼片晶振晶片邊緣處理技術:壓控晶振是晶片通過滾筒倒邊,主要是為了去除石英晶振晶片的邊緣效應,在實際操作中機器運動方式設計、滾筒的曲率半徑、滾筒的長短、使用的研磨砂的型號、多少、填充物種類及多少等各項設計必須合理,有一項不完善都會使晶振晶片的邊緣效應不能去除,而石英晶振晶片的諧振電阻過大,用在電路中Q值過小,從而電路不能振動或振動了不穩定.

　　高利奇晶振公司是全球電子工業生產頻率控制產品的主要供應商.所生產的產品范圍包括:石英晶體振蕩器,實時時鐘,溫補晶振,壓控晶振,溫控晶振,水晶過濾器,(表面聲波)設備等.產品廣泛應用于電子工業,包括電信、衛星、微處理器、航空航天、汽車、儀表和醫療應用.我們能夠支持客戶最復雜和最苛刻的需求.讓我們有別于其他石英晶振晶體供應商是我們的員工的經驗和能力.我們的業務團隊是行業中經驗最豐富、知識最豐富的團隊之一,能夠為客戶提供友好、專業的建議和高效的服務.

晶振項目	符號	產品規格
標稱頻率	f_nom	1.5~54MHz
頻率穩定度	ppm	±25,±50ppm
輸出條件		CMOS
電源電壓	Vcc	+3.3V
負載電容	CL	15pF
串聯電阻（ESR）	R1	70kΩ Max.
絕對最大驅動電平	DLmax.	0.5μW Max.
驅動電平	DL	0.1μW typ.
并聯電容	C ₀	1.0pF typ.
頻率老齡化	f_age	±3x 10^-6/Year
工作溫度	T_use	-20℃ to+70℃ -40℃ to+85℃
儲藏溫度	T_stg	−40ºC to +85ºC

噪音

　　在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音,可能導致會引發7050mm壓控晶體振蕩器功能失常或擊穿的閉門或雜散現象.

電源線路

　　電源的線路阻抗應盡可能低.

輸出負載

　　建議將輸出負載安裝在盡可能靠近石英振蕩器的地方(在20mm范圍之間).

未用輸入終端的處理

　　未用針腳可能會引起噪聲響應,從而導致7050mm振蕩器非正常工作.同時,當P通道和N通道都處于打開時,電源功率消耗也會增加；因此,請將未用輸入終端連接到VCC或GND.

熱影響

　　重復的溫度巨大變化可能會降低受損害的有源晶振的產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.

安裝方向

　　進口晶體振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.

通電

　　不建議從中間電位和/或極快速通電,否則會導致SMD晶振無法產生振蕩和/或非正常工作.

　　高利奇晶振公司嚴格遵守國家有關工程建設法律、法規,不斷提高員工的質量意識和能力,履行合約、信守承諾,堅持開拓創新,不斷提升企業的施工技術素質和質量管理水平,以科學學嚴密的施工管理和真誠的服務讓業主高度滿意.

　　嚴格遵守國家職業安全健康法律、法規,培養員工的安全意識和能力,持續改進職業安全健康管理績效,預先采取安全措施,消除或降低危險,優先選用安全系數高的材料、設備及工藝,提高事故預防水平,創造良好的工作環境,保障員工的身心健康.

　　提倡在生產石英晶振的過程中減少能源消耗,開展資源節約、資源回收和適當的化學管理工廠和辦公室,導致全球變暖的預防和循環型社會的建立.

創造并提供專研了“省、小、精”的32.768K鐘表晶振,溫補晶振,石英晶振,有源晶振,壓控振蕩器等水晶元器件及其關聯產品；并且構筑和革新既可以降低環境負荷又可以提高生產性的生產流程的活動.
