碰到工程設計選擇晶振時你會怎么辦？

來源：http://www.theqj.cn 作者：石英晶振事業部 2013年11月27

        一上班就接到一個客戶工廠的工程師來的電話，說開發一個新產品，需要幾款愛普生晶振，因為比較急要盡快確定下來，需要馬上到我公司來選樣，聽到我都震驚了！因為還不清楚客戶到底需要什么樣的產品，就要來選樣，來了我也不知道要介紹什么給他好，所以只好等客戶來了在說了。
         40分鐘后客戶到來了，一陣問候之后知道來人姓楊，是客戶公司主要負責技術研發的。客戶拿出了一塊長30里面，款20里面的線路板出來，上面密密麻麻的的布滿了電子零件，我一眼就看到我那熟悉的晶振，不過是一顆很常規的49/S插件的產品，以上面的印字分析這是日本大真空【KDS晶振】的品牌。
        這時楊工說這就是我們現在要開發的產品，然后楊工說現在需要把這個板從新設計一下，要把整個線路板的體積縮小一般，我說你這那是開發啊，你這明細就是抄板了，呵呵！楊工說這是一款老產品的板子，要在原來的基礎上更新技術以及功能，不過我也看得出這是一塊有點歷史的老線路板了，因為根據上面的各項零件就能判斷的出，現在新的電子產品，線路板都比較簡潔，也是因為目前的科技發展，IC的功能更新，使得很多電子零件都被取代，現在電子數碼產品里面的線路板一塊板子上面只要有幾個主要的控制IC和到幾個簡單的零件基本上就解決了，這塊老的線路板最少也有上百顆電子零件在。這時候楊工有點等不急的說你趕緊給我介紹一些愛普生的晶振讓我們選，我說你這顆晶振原來是KDS晶振品牌哦，楊工說這是現在的客戶指定的品牌。

     這時我打開我公司網站，讓客戶看看需要那種的產品，我想既然要把原有的線路板體積縮小，那么就只有使用SMD元件了，這時我給客戶建議使用比較通用的小體積3225mm的石英晶體諧振器，楊工覺得也是，可是當看到1.6*1.2*0.35[FA-118]晶振的時候就說最好是使用這顆料了，我給客戶解釋這顆料是愛普生的新產品，目前還沒大批量生產，如果選用這顆晶振第一價格會比較昂貴，交貨也會比較久，經過一番討論之后也還沒個結果，因為根本就不可能有結果，原因很簡單，客戶目前自己都不知道使用什么比較合適，這時候楊工選了十幾款尺寸的晶振要我把每種給他20PCS樣品試驗，這其中還有一顆2520mm體積的有源石英晶體振蕩器，我跟楊工講，第一你需要這么多種規格的樣品我們比較難滿足你，第二你現在線路板上是無源石英晶體諧振器，你選擇一顆有源石英晶體振蕩器這樣是不搭配的啊，可是楊工根本不聽，只是說到時候試試看，[這真是客戶一句話，我們就得跑斷腿]。
          現在我作為一名晶振銷售來說，從中也會碰到很多類似的問題，因為不能確定他們和她們要的是那一款產品，所以只能叫他們問清楚他們的工程自已要采購的型號以及頻率等等重要因素再來找我。
    接下來我將采購石英晶振注意事項和要問清楚的問題描述一下

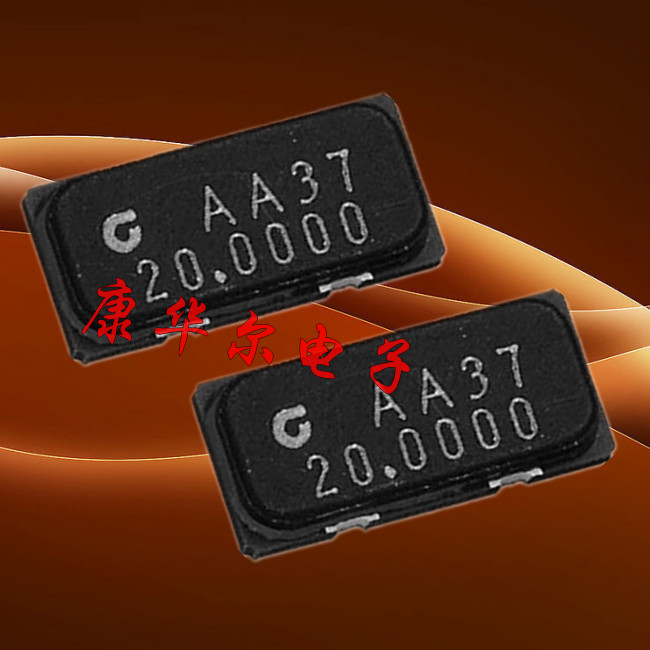

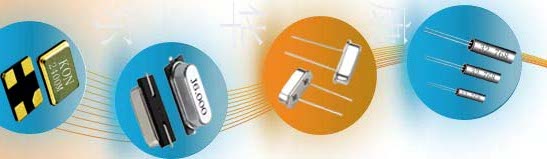

    第一首先你要清楚封裝是SMD還是DIP，其次DIP要分清楚是HC-49S還是HC-49U，圓柱晶振要分清是3x8mm還是2x6mmm；貼片晶振要看下焊盤是二腳、三腳、還是四腳？外形的長，寬，高決定了你的焊盤是否能對位準不準。
    第二要問清楚晶振的中心頻率是MHz還是KHz,還要確認晶振在線路中的兩腳的負載電容（也稱為：諧振電容）是多少PF?因為：晶振廠家為你提供的中心頻率是按照額定負載電容值（一般20PF）檢測的，如果你線路中選用的不是20PF的負載電容，那就有可能出現諧振頻率偏高或者偏低的情況，嚴重的話會影響整個產品的功能。
    第三要問清楚石英晶振廠家的生產環境，是否為無塵車間還是號稱無塵車間（就是簡單的換鞋），這個環境因素直接就決定了石英晶振的等級和品質是否可靠、穩定，因為石英晶振的整個生產環節對環境因素要求是非常嚴格的，空氣中的微塵就是直接的元兇。
   第四要問清楚生產工藝，其中一個關鍵工藝就是晶體內部的抽真空充氮氣，氮氣本為一種惰性氣體，可以防止石英晶振內部芯片兩邊的銀層與外部空氣中的氧分子進行氧化，也可以為晶振芯片在殼內形成一個相對穩定的工作空間，對于石英晶振的長期穩定性和年老化率（年老化率為小于3PPM）是非常關鍵的一個工藝處理。
   最后石英晶振的工作溫度和溫度極限耐受性，石英晶振一般的工作溫度是-20+70度，寬溫工業級的工作溫度是-40+85度，主要是根據你們公司的產品銷售的地域和使用環境來區別，如：銷售到東北三省的室外用的普通家用電表，就一定要寬溫工業級的石英晶振，而銷售到廣東地區的就使用一般的石英晶振-20--+70度完全可以滿足了。
