愛普生晶振微型的SMD無源晶振用于MPU時鐘Q22FA2380014616

來源：http://www.theqj.cn 作者：kius 2022年08月27

愛普生晶振微型的SMD無源晶振用于MPU時鐘Q22FA2380014616，在這個電子產品如日新月異的時代里，產品的更新為我們的生活帶來不少的便利，同時也需要考慮其成本，因此成本問題成了生產商考慮的重要因素，對于把控成本每個企業都有自身的衡量標準，如果超過公司成本范圍，則需要考慮是否找到可替代，低成本的貼片石英晶振,這樣能夠有效節約成本，而工程在設計電路時，又需要考慮其他方面的問題，晶振為何能夠對電子產品影響這么大呢？其實我們都知識晶振對于產品本身來說，是具有大價值，而晶振與產品也是相互聯系，缺一不可，同時也說明了晶振對于產品的重要程度。

Product Number16	LxWxH	愛普生晶振型號	Frequency	CL Value	Freq.tol. @+25°C	Freq.tol./Temp.range	Temperature range
Q22FA2380000116	3.2 x 2.5 x 0.7mm	FA-238	20.000000 MHz	12 pF	+/-50 ppm	+/-30 ppm	-20 to +70 °C
Q22FA2380000216	3.2 x 2.5 x 0.7mm	FA-238	20.000000 MHz	18 pF	+/-50 ppm	+/-30 ppm	-20 to +70 °C
Q22FA2380001116	3.2 x 2.5 x 0.7mm	FA-238	16.934400 MHz	10 pF	+/-50 ppm	+/-30 ppm	-20 to +70 °C
Q22FA2380001316	3.2 x 2.5 x 0.7mm	FA-238	25.000000 MHz	10 pF	+/-50 ppm	+/-30 ppm	-20 to +70 °C
Q22FA2380002216	3.2 x 2.5 x 0.7mm	FA-238	27.000000 MHz	12 pF	+/-50 ppm	+/-30 ppm	-20 to +70 °C
Q22FA2380002816	3.2 x 2.5 x 0.7mm	FA-238	27.000000 MHz	18 pF	+/-50 ppm	+/-30 ppm	-20 to +70 °C
Q22FA2380003516	3.2 x 2.5 x 0.7mm	FA-238	20.000000 MHz	12 pF	+/-30 ppm	+/-30 ppm	-20 to +70 °C
Q22FA2380004116	3.2 x 2.5 x 0.7mm	FA-238	24.000000 MHz	20 pF	+/-50 ppm	+/-30 ppm	-20 to +70 °C
Q22FA2380004416	3.2 x 2.5 x 0.7mm	FA-238	24.000000 MHz	7 pF	+/-50 ppm	+/-30 ppm	-20 to +70 °C
Q22FA2380004716	3.2 x 2.5 x 0.7mm	FA-238	16.000000 MHz	7 pF	+/-50 ppm	+/-30 ppm	-20 to +70 °C
Q22FA2380004816	3.2 x 2.5 x 0.7mm	FA-238	49.152000 MHz	12 pF	+/-50 ppm	+/-30 ppm	-20 to +70 °C
Q22FA2380006316	3.2 x 2.5 x 0.7mm	FA-238	24.576000 MHz	12 pF	+/-50 ppm	+/-30 ppm	-20 to +70 °C
Q22FA2380006516	3.2 x 2.5 x 0.7mm	FA-238	24.000000 MHz	12 pF	+/-50 ppm	+/-30 ppm	-20 to +70 °C
Q22FA2380007516	3.2 x 2.5 x 0.7mm	FA-238	50.000000 MHz	12 pF	+/-50 ppm	+/-30 ppm	-20 to +70 °C
Q22FA2380007616	3.2 x 2.5 x 0.7mm	FA-238	48.000000 MHz	10 pF	+/-50 ppm	+/-30 ppm	-20 to +70 °C
Q22FA2380007816	3.2 x 2.5 x 0.7mm	FA-238	48.000000 MHz	18 pF	+/-50 ppm	+/-30 ppm	-20 to +70 °C
Q22FA2380007916	3.2 x 2.5 x 0.7mm	FA-238	27.000000 MHz	10 pF	+/-50 ppm	+/-30 ppm	-20 to +70 °C
Q22FA2380008516	3.2 x 2.5 x 0.7mm	FA-238	48.000000 MHz	12 pF	+/-50 ppm	+/-30 ppm	-20 to +70 °C
Q22FA2380008816	3.2 x 2.5 x 0.7mm	FA-238	24.576000 MHz	12 pF	+/-30 ppm	+/-30 ppm	-20 to +70 °C
Q22FA2380008916	3.2 x 2.5 x 0.7mm	FA-238	24.000000 MHz	16 pF	+/-50 ppm	+/-30 ppm	-20 to +70 °C

無源晶振，準確來說應叫Crystal(晶體)，有源晶振則叫Oscillator(振蕩器)。無源晶振是在石英晶片的兩端鍍上電極而成，其兩管腳是無極性的。無源晶振自身無法震蕩，在工作時需要搭配外圍電路。在一定條件下，石英晶片會產生壓電效應：晶片兩端的電場與機械形變會互相轉化。當外加交變電壓的頻率與晶片的固有頻率相等時，晶體產生的振動和電場強度最大，這稱為壓電諧振，類似與LC回路的諧振。

Product Number16	LxWxH	Model	Frequency	CL Value	Freq.tol. @+25°C	Freq.tol./Temp.range	Temperature range
Q22FA2380009116	3.2 x 2.5 x 0.7mm	FA-238	18.432000 MHz	20 pF	+/-50 ppm	+/-30 ppm	-20 to +70 °C
Q22FA2380009216	3.2 x 2.5 x 0.7mm	FA-238	25.000000 MHz	20 pF	+/-50 ppm	+/-30 ppm	-20 to +70 °C
Q22FA2380009316	3.2 x 2.5 x 0.7mm	FA-238	18.432000 MHz	12 pF	+/-50 ppm	+/-30 ppm	-20 to +70 °C
Q22FA2380009516	3.2 x 2.5 x 0.7mm	FA-238	25.000000 MHz	12 pF	+/-50 ppm	+/-30 ppm	-20 to +70 °C
Q22FA2380009816	3.2 x 2.5 x 0.7mm	FA-238	30.000000 MHz	10 pF	+/-50 ppm	+/-30 ppm	-20 to +70 °C
Q22FA2380010316	3.2 x 2.5 x 0.7mm	FA-238	27.000000 MHz	16 pF	+/-50 ppm	+/-30 ppm	-20 to +70 °C
Q22FA2380011416	3.2 x 2.5 x 0.7mm	FA-238	24.000000 MHz	18 pF	+/-50 ppm	+/-30 ppm	-20 to +70 °C
Q22FA2380012016	3.2 x 2.5 x 0.7mm	FA-238	24.576000 MHz	18 pF	+/-50 ppm	+/-30 ppm	-20 to +70 °C
Q22FA2380012716	3.2 x 2.5 x 0.7mm	FA-238	18.432000 MHz	16 pF	+/-50 ppm	+/-30 ppm	-20 to +70 °C
Q22FA2380012816	3.2 x 2.5 x 0.7mm	FA-238	18.432000 MHz	18 pF	+/-50 ppm	+/-30 ppm	-20 to +70 °C
Q22FA2380012916	3.2 x 2.5 x 0.7mm	FA-238	22.579200 MHz	10 pF	+/-50 ppm	+/-30 ppm	-20 to +70 °C
Q22FA2380013316	3.2 x 2.5 x 0.7mm	FA-238	16.000000 MHz	12 pF	+/-50 ppm	+/-30 ppm	-20 to +70 °C
Q22FA2380013716	3.2 x 2.5 x 0.7mm	FA-238	40.000000 MHz	18 pF	+/-50 ppm	+/-30 ppm	-20 to +70 °C
Q22FA2380013816	3.2 x 2.5 x 0.7mm	FA-238	27.000000 MHz	8 pF	+/-50 ppm	+/-30 ppm	-20 to +70 °C
Q22FA2380014016	3.2 x 2.5 x 0.7mm	FA-238	48.000000 MHz	16 pF	+/-50 ppm	+/-30 ppm	-20 to +70 °C
Q22FA2380014116	3.2 x 2.5 x 0.7mm	FA-238	32.000000 MHz	10 pF	+/-50 ppm	+/-30 ppm	-20 to +70 °C
Q22FA2380014616	3.2 x 2.5 x 0.7mm	FA-238	26.000000 MHz	10 pF	+/-50 ppm	+/-30 ppm	-20 to +70 °C
Q22FA2380014716	3.2 x 2.5 x 0.7mm	FA-238	26.000000 MHz	20 pF	+/-50 ppm	+/-30 ppm	-20 to +70 °C
Q22FA2380014816	3.2 x 2.5 x 0.7mm	FA-238	48.000000 MHz	12 pF	+/-30 ppm	+/-30 ppm	-20 to +70 °C
Q22FA2380014916	3.2 x 2.5 x 0.7mm	FA-238	18.432000 MHz	10 pF	+/-50 ppm	+/-30 ppm	-20 to +70 °C
Q22FA2380015616	3.2 x 2.5 x 0.7mm	FA-238	24.576000 MHz	10 pF	+/-50 ppm	+/-30 ppm	-20 to +70 °C

愛普生晶振公司為日系晶振品牌的領先者,一直處于技術的最前沿，引領著晶體行業的發展，在晶振的創新與開發上可謂無人可及,無人能超越，所設計出來的產品性能優越,小巧的體型,低損耗,高精度的特點,讓產品的魅力從內到外散發出來,并吸引了無數客戶的眼球,以此獲得了無數的訂單,同時也讓公司知名度不斷上漲.愛普生晶振微型的SMD無源晶振用于MPU時鐘Q22FA2380014616

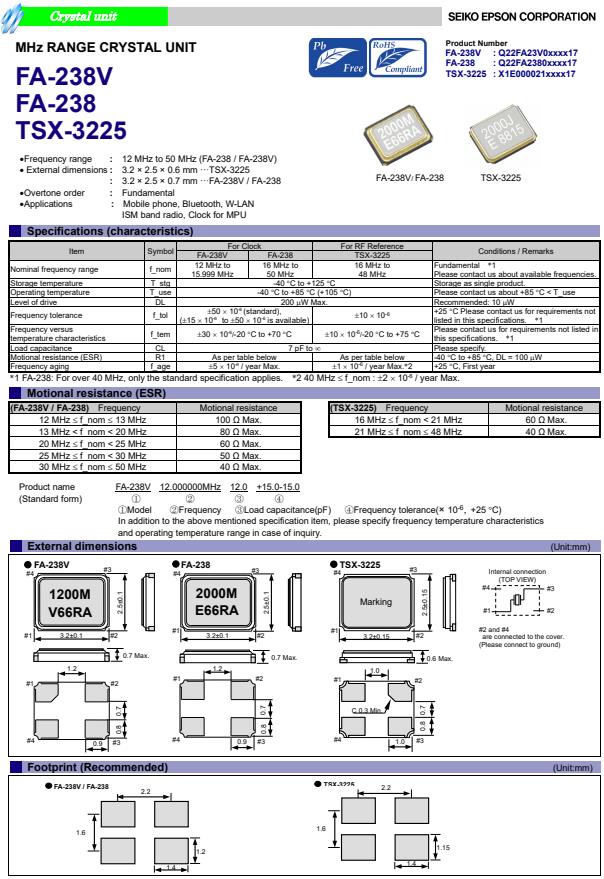

愛普生的這款FA-238晶振，負載電容10PF,精度50PPM,尺寸3.2 × 2.5 × 0.7 mm，頻率范圍:12mhz ~ 50mhz (FA-238 / FA-238V)，泛音順序:基本音具有非常高的穩定性,非常適用于手機，藍牙，無線局域網， ISM波段收音機，MPU時鐘,FA-238進口晶振其小體積,高精度,低功耗的特性以及優良的耐熱性與耐環境特性,成為手機藍牙，MPU時鐘的最佳之選,此外FA-238晶振金屬外殼封裝使得產品在封裝時能發揮比陶瓷諧振器外殼更好的耐沖擊性,極大低提高了藍牙的穩定性能適應性以及抗摔性。
