收音機的核心部位將離不開陶瓷濾波器
來源：http://www.theqj.cn 作者：konuaer 2013年11月05
收音機凝聚著太多的東西，她是一部輝煌的科技史，是一部繁復的社會史，也是一部精美的藝術史......
可能很多人認為收音機在這個年代是專門提供那些老爺爺老奶奶們用的，像我們這些年輕人根本就不會去用，因為現在年輕人大家都上網，玩微薄那有時間和心情去聽收音機啊！其實不是這樣的，如今的社會不管什么年齡階段的人都會聽收音機，于其是上班族的一些年輕人，都比較喜歡聽收音機，因為每天除了上班就是上班生活過得很枯燥無味，聽聽收音機會讓他們對生活不在那么的無趣，還是一個很不錯的選擇。
俗話說，一代更比一代強，像我們姥爺那一代是通過報紙來了解世界，我們爺爺那一代通過收音機來了解世界，而我們的爸爸那一代通過電視來了解世界，而我們這一代，還有下邊的幾代則是通過互聯網來了解世界。這無疑不讓我感嘆世界的發展如此之快。
好了我們今天主要要講的是收音機靠什么來接收頻率的，那下面就于我來解釋給大家聽吧。
首先大家要了解收音機內部結構和它的主要性能，其實也不是你們想像的那么難理解，簡單的說收音機接收頻率的原理就是把天線接收到的高頻信號經檢波解調還原成音頻信號，送到耳機變成音波。由于廣播事業發展，天空中有了很多不同頻率的無線電波。如果把這許多電波全都接收下來，音頻信號就會象處于鬧市之中一樣，許多聲音混雜在一起，結果什么也聽不清了，為了設法選擇所需要的節目，在接收天線后，有一個選擇性電路，它的作用是把所需的信號電臺挑選出來，并把不要的信號“濾掉”，以免產生干擾， 選擇性電路的輸出是選出某個電臺的高頻調幅信號，利用它直接推動耳機（電聲器）是不行的，還必須把它恢復成原來的音頻信號，這種還原電路稱為解調，把解調的音頻信號送到耳機，就可以收到廣播。
其實收音機能正常接收頻率關鍵是他內部的一顆零件，這顆說大不大說小不小的零件被稱之為晶振，又叫陶瓷濾波器，習慣性的又被稱之為收音機濾波器，可不能小看了這個元件，它可是收音機的核心部位，如果收音機里面少了這顆陶瓷晶振的話那么這個收音機就等于廢品沒有任何作用，厲害吧！更厲害的還在后面，后面我將會給大家介紹這款晶振的性能，封裝，尺寸還有實物圖片。

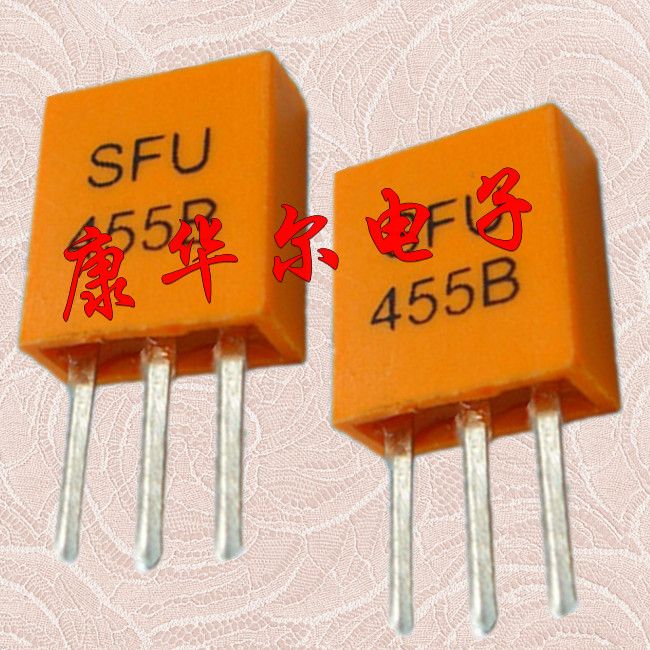

455BSFU是這款晶振的型號，頻率范圍可達到450~470KHZ，尺寸是7.0*9.0mm，陶瓷濾波器是一種能使用信號通過，濾除抑制信號中無用頻率的電子裝置或者電路。濾波器可以分為單相濾波器、直流濾波器、PCB濾波器、饋通濾波器等，濾波器的種類很多，有帶通濾波器、帶阻濾波器、高通濾波器、低通濾波器、波形濾波器、LC濾波器、機械濾波器、晶體濾波器和陶瓷濾波器等，用于電視機、錄像機、同信機、收機音等。
現在的收音機幾乎都采用超外差式電路。 超外差的特點是：被選擇的高頻信號的載波頻率，變為較低的固定不變的中頻(465KHz)，再利用中頻放大器放大，滿足檢波的要求，然后才進行檢波。在超外差接收機中，為了產生變頻作用，還要有一個外加的正弦信號，這個信號通常叫外差信號，產生外差信號的電路，習慣叫本地振蕩。在收音機本振頻率和被接收信號的頻率相差一個中頻，因此在混頻器之前的選擇電路，和本振采用統一調諧線，如用同軸的雙聯電容器(PVC)進行調諧，使之差保持固定的中頻數值。由于中頻固定，且頻率比高頻已調信號低，中放的增益可以做得較大，工作也比較穩定，通頻帶特性也可做得比較理想，這樣可以使檢波器獲得足夠大的信號，從而使整機輸出音質較好的音頻信號。
可能很多人認為收音機在這個年代是專門提供那些老爺爺老奶奶們用的，像我們這些年輕人根本就不會去用，因為現在年輕人大家都上網，玩微薄那有時間和心情去聽收音機啊！其實不是這樣的，如今的社會不管什么年齡階段的人都會聽收音機，于其是上班族的一些年輕人，都比較喜歡聽收音機，因為每天除了上班就是上班生活過得很枯燥無味，聽聽收音機會讓他們對生活不在那么的無趣，還是一個很不錯的選擇。
俗話說，一代更比一代強，像我們姥爺那一代是通過報紙來了解世界，我們爺爺那一代通過收音機來了解世界，而我們的爸爸那一代通過電視來了解世界，而我們這一代，還有下邊的幾代則是通過互聯網來了解世界。這無疑不讓我感嘆世界的發展如此之快。
好了我們今天主要要講的是收音機靠什么來接收頻率的，那下面就于我來解釋給大家聽吧。
首先大家要了解收音機內部結構和它的主要性能，其實也不是你們想像的那么難理解，簡單的說收音機接收頻率的原理就是把天線接收到的高頻信號經檢波解調還原成音頻信號，送到耳機變成音波。由于廣播事業發展，天空中有了很多不同頻率的無線電波。如果把這許多電波全都接收下來，音頻信號就會象處于鬧市之中一樣，許多聲音混雜在一起，結果什么也聽不清了，為了設法選擇所需要的節目，在接收天線后，有一個選擇性電路，它的作用是把所需的信號電臺挑選出來，并把不要的信號“濾掉”，以免產生干擾， 選擇性電路的輸出是選出某個電臺的高頻調幅信號，利用它直接推動耳機（電聲器）是不行的，還必須把它恢復成原來的音頻信號，這種還原電路稱為解調，把解調的音頻信號送到耳機，就可以收到廣播。
其實收音機能正常接收頻率關鍵是他內部的一顆零件，這顆說大不大說小不小的零件被稱之為晶振，又叫陶瓷濾波器，習慣性的又被稱之為收音機濾波器，可不能小看了這個元件，它可是收音機的核心部位，如果收音機里面少了這顆陶瓷晶振的話那么這個收音機就等于廢品沒有任何作用，厲害吧！更厲害的還在后面，后面我將會給大家介紹這款晶振的性能，封裝，尺寸還有實物圖片。
455BSFU是這款晶振的型號，頻率范圍可達到450~470KHZ，尺寸是7.0*9.0mm，陶瓷濾波器是一種能使用信號通過，濾除抑制信號中無用頻率的電子裝置或者電路。濾波器可以分為單相濾波器、直流濾波器、PCB濾波器、饋通濾波器等，濾波器的種類很多，有帶通濾波器、帶阻濾波器、高通濾波器、低通濾波器、波形濾波器、LC濾波器、機械濾波器、晶體濾波器和陶瓷濾波器等，用于電視機、錄像機、同信機、收機音等。
現在的收音機幾乎都采用超外差式電路。 超外差的特點是：被選擇的高頻信號的載波頻率，變為較低的固定不變的中頻(465KHz)，再利用中頻放大器放大，滿足檢波的要求，然后才進行檢波。在超外差接收機中，為了產生變頻作用，還要有一個外加的正弦信號，這個信號通常叫外差信號，產生外差信號的電路，習慣叫本地振蕩。在收音機本振頻率和被接收信號的頻率相差一個中頻，因此在混頻器之前的選擇電路，和本振采用統一調諧線，如用同軸的雙聯電容器(PVC)進行調諧，使之差保持固定的中頻數值。由于中頻固定，且頻率比高頻已調信號低，中放的增益可以做得較大，工作也比較穩定，通頻帶特性也可做得比較理想，這樣可以使檢波器獲得足夠大的信號，從而使整機輸出音質較好的音頻信號。
