我對有源晶振和無源晶振有著不同的看法
來源：http://www.theqj.cn 作者：konuaer 2012年07月30
朋友們大家好！在這之前相信有很多同行業的朋友對此做出了不同的分析和關點，大家也都看了不少關于它倆的的事，那接下來就看看我們公司會對此做出一個什么樣的分析呢？（有源晶振和無源晶振的區別）那么這個有源晶振和無源晶振在使用中有著什么樣的區別呢？別著急你接著往下看。
在電子學上，通常將含有晶體管元件的電路稱為“有原電路”(如有源音箱、有源濾波器等)，而將僅有阻容元件構成的電路稱作“無源電路”。晶體振蕩器也分為無源晶振和有源晶振兩種類型。無源晶振與有源晶振的英文名稱不同，無源晶振為Crystal(晶體，一種礦物質)，而有源晶振則叫做Oscillator(振蕩器，晶體加外圍電路)。
無源晶振是有2個引腳的無極性元件，需要借助于時鐘電路才能產生振蕩信號，自身無法振蕩起來，所以“無源晶振”這個說法并不準確。信號電平是可變的，也就是說是根據起振電路來決定的，同樣的晶體可以適用于多種電壓，可適用于不同時鐘信號電壓要求的芯片，而且價格通常也較低，因此對于一般的應用如果條件許可建議用晶體，這尤其適用于產品線豐富批量大的生產者。無源晶體相對于晶振而言其缺陷是信號質量較差，通常需要精確匹配外圍電路(用于信號匹配的電容、電感、電阻等)，更換不同頻率的晶體時周邊配置電路需要做相應的調整。建議采用精度較高的石英晶體，盡可能不要采用精度低的陶瓷警惕。

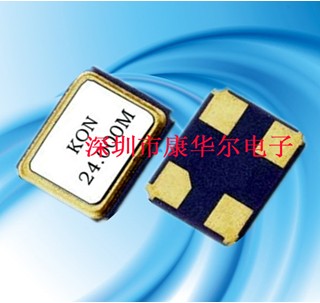

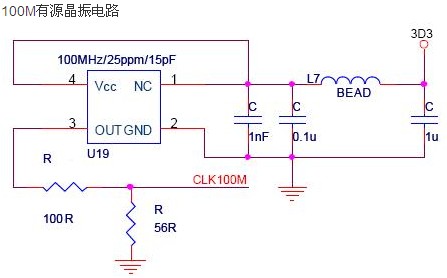

有源晶振常用的為4只引腳，1-NC、2-GND、3-OUT、4-VCC，它是一個完整的振蕩器，其中除了石英晶體外，還有晶體管和阻容元件。有源晶振信號質量好，比較穩定，而且連接方式相對簡單(主要是做好電源濾波，通常使用一個電容和電感構成的PI型濾波網絡，輸出端用一個小阻值的電阻過濾信號即可)，不需要復雜的配置電路。相對于無源晶體，有源晶振的缺陷是其信號電平是固定的，需要選擇好合適的輸出電平，靈活性較差，而且價格高。
好的朋友們，文章到這里就結束了，如果你還有什么晶振方面的問題想要了解的話可以打電給我網站上有我的聯系方式，我將給你一一解答。謝謝！
作者：晶振帝國
在電子學上，通常將含有晶體管元件的電路稱為“有原電路”(如有源音箱、有源濾波器等)，而將僅有阻容元件構成的電路稱作“無源電路”。晶體振蕩器也分為無源晶振和有源晶振兩種類型。無源晶振與有源晶振的英文名稱不同，無源晶振為Crystal(晶體，一種礦物質)，而有源晶振則叫做Oscillator(振蕩器，晶體加外圍電路)。
無源晶振是有2個引腳的無極性元件，需要借助于時鐘電路才能產生振蕩信號，自身無法振蕩起來，所以“無源晶振”這個說法并不準確。信號電平是可變的，也就是說是根據起振電路來決定的，同樣的晶體可以適用于多種電壓，可適用于不同時鐘信號電壓要求的芯片，而且價格通常也較低，因此對于一般的應用如果條件許可建議用晶體，這尤其適用于產品線豐富批量大的生產者。無源晶體相對于晶振而言其缺陷是信號質量較差，通常需要精確匹配外圍電路(用于信號匹配的電容、電感、電阻等)，更換不同頻率的晶體時周邊配置電路需要做相應的調整。建議采用精度較高的石英晶體，盡可能不要采用精度低的陶瓷警惕。
有源晶振常用的為4只引腳，1-NC、2-GND、3-OUT、4-VCC，它是一個完整的振蕩器，其中除了石英晶體外，還有晶體管和阻容元件。有源晶振信號質量好，比較穩定，而且連接方式相對簡單(主要是做好電源濾波，通常使用一個電容和電感構成的PI型濾波網絡，輸出端用一個小阻值的電阻過濾信號即可)，不需要復雜的配置電路。相對于無源晶體，有源晶振的缺陷是其信號電平是固定的，需要選擇好合適的輸出電平，靈活性較差，而且價格高。
好的朋友們，文章到這里就結束了，如果你還有什么晶振方面的問題想要了解的話可以打電給我網站上有我的聯系方式，我將給你一一解答。謝謝！
作者：晶振帝國
