隨著電子技術的發展，電子設備更趨于小型化，在許多方面，LC濾波器由于受到電感元件限制而不能滿足現代技術發展的要求。而具有機械諧振特性和能量轉換能力的壓電陶瓷，和壓電晶體一樣，在濾波器技術中得到廣泛應用。
        陶瓷濾波器是由鋯鈦酸鉛陶瓷材料制成的，把這種陶瓷材料制成片狀,兩面涂銀作為電極，經過直流高壓極化后就具有壓電效應。起濾波的作用,具有穩定,抗干擾性能良好的特點，廣泛應用于電視機、錄像機、收音機等各種電子產品中作選頻元件。它具有性能穩定、無需調整、價格低等優點，取代了傳統的LC濾波網絡。
      陶瓷濾波器按幅頻特性分為帶阻濾波器(又稱陷波器)、帶通濾波器(又稱濾波器)兩類。主要用于選頻網絡、中頻調諧、鑒頻和濾波等電路中，達到分隔不同頻率電流的目的。具有Q值高，幅頻、相 頻特性好，體積小、信噪比高等特點。已廣泛應用在彩電、收音機等家用電器及其它電子產品中。


陶瓷濾波器原理

　　陶瓷濾波器主要利用陶瓷材料壓電效應實現電信號→機械振動→電信號的轉化，從而取代部分電子電路中的LC濾波電路，使其工作更加穩定。

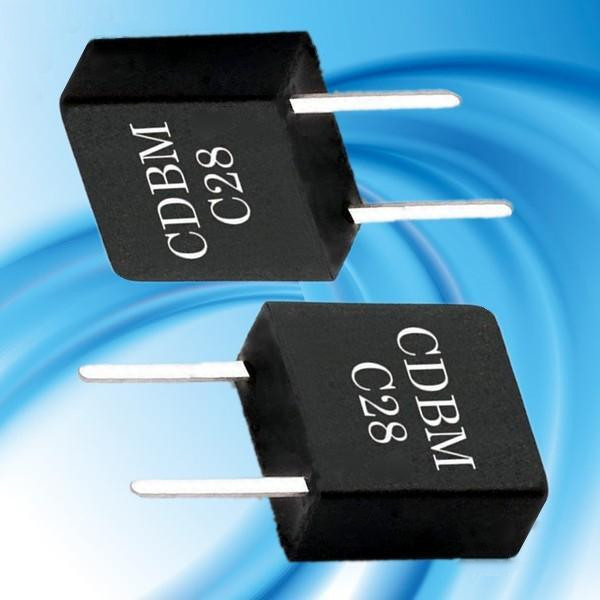

　　目前，陶瓷濾波器的結構有二端和三端兩大類。

　　彩電中的帶通濾波器常用型號有LT5.5M、LT6.5M、LT6.5MA、LT6.5MB陶瓷濾波器;

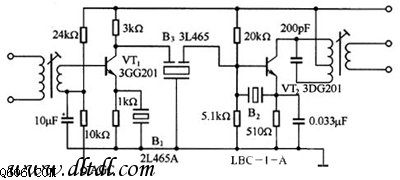

　　調頻立體聲收錄機、收音機常用的10.7MHz中頻濾波器有LT10.7MA、LT10.7 MB、LT10.7MC等，調幅收音機的中頻濾波器有LT455、LT465等。

　　彩電中的帶阻濾波器(陷波器)常用型號有XT4.43M、XT5.5MA、XT5.5MB、XT6.0MA、XT6.0MB、XT6.5MA、XT6.5MB等。

　　陶瓷濾波器的優點

　　陶瓷濾波器利用陶瓷材料的低損耗、高介電常數、頻率溫度系數和熱膨脹系數小、可承受高功率等特點設計制作，由數個1/4波長型諧振器縱向多級串聯或并聯的梯形線路構成。其顯著特點是插入損耗小、耐功率性好、帶寬窄，特別適合便攜電話、汽車電話、無線電臺、無繩電話以及一體化收發雙工器等的級向耦合濾波。國外生產最多的是800MHz～1GHz范圍內的系列EMI介質濾波器，其技術指標為插損2dB～3dB，波紋小于1dB，電壓駐波比約1.5,帶外抑制在規定頻段內可達20dB以上。一些特殊要求點可達60dB左右，濾波特性優良。其開發方向是采用新型介質材料和其它諧振模式，設計制作新型的微型化、片式化、低插損、高衰減、高性能的EMI介質濾波器。

　　可用萬用表進行檢測，具體方法如下：

　　1.萬用表置R×10k檔;

　　2.用紅、黑表筆分別測二端或三端陶瓷濾波器任意兩腳之間的正、反向電阻均應為∞，若測得阻值較小或為0Ω，可判定該陶瓷濾波器已損壞; 需說明的是，測得正、反向電阻均為∞不能完全確定該陶瓷濾波器完好，業余條件下可用代換法試驗。

　　陶瓷類元件專業術語

　　吸收器 Absorber—表面聲波對左對右的傳播，由于 IDT 的對稱結構。矽橡膠涂在外側的 IDT 來抑制表面聲波傳播到外側。

　　口徑 Aperture—IDT 的梳柵重疊的最大長度。

　　變跡 Apodization—加重產生的梳柵重疊變化。

　　衰減帶寬 Attenuation Band Width (dB band width)—表示著兩頻率之間的差從最低的損耗水平到指定的 db 值(分貝)衰減。(例如：表示 10.7兆赫濾波器在 20 分貝的衰減。)

　　底部標高 Bottom Level—表示著平均或最小衰減于沒有主響應和寄生的指定頻率范圍。

　　體波信號 Bulk Wave Signals—體波激起的不需要的信號，可以由基底的底部劃溝抑制。

　　導電條 Bus Bar—共同的電極連接每一個梳柵。

　　中心頻率 Center Frequency—中心頻率表示為在通頻帶寬中心的頻率。然而，一些產品表示為損失最小的點為中心頻率。

　　陶瓷濾波器 Ceramic Filter—陶瓷濾波器是一種采用壓電陶瓷的濾波器(陶瓷鈦酸鋇，鉛，鋯鈦酸陶瓷等)作為電氣-機械傳感器和機械諧振器。同時陶瓷濾波器提供了電氣和機械兩系統在單一的元件。

　　陶瓷諧振器 Ceramic Resonator—陶瓷諧振器是一個電子元件，結合其他相應的組件，可以產生在特定的振蕩頻率。陶瓷諧振器可包括一個可變電壓電容在某些方面像石英晶體。陶瓷諧振器是由高穩定性的壓電陶瓷加工制成，一般采用鋯鈦酸鉛(PZT)原料，具有機械諧振的功能。當施加電壓時，其壓電特性“振動行為”激發起的振蕩信號。陶瓷基片的厚度決定元件的共振頻率。

　　分貝 dB (Decibel)—分貝是通過對數比值，比較兩個層次。它也可以用來表示陶瓷濾波器的頻率特性，插入損失，雜散響應，等。

　　鑒頻器 Discriminator—在檢測的 FM 調頻波，是通過電路于頻率和輸出電壓之間的線性關系。鑒頻器能轉換頻率變化為音頻頻率，一個獨特的檢測系統只用于 FM 調頻廣播。 FM 調頻波的檢測方法，有檢測比，福斯特西利 (Foster-Seeley) 檢測，正交檢測 (quadrature detection)，差分峰值檢測 (differential peak detection) 等。

　　饋入信號 Feed Through Signals—不需要的信號從輸入出現在濾波器的輸出，由于雜散電容耦合和其他電磁耦合。

　　濾波器 Filter—一個電子組件具有傳遞函數(或停止)特定頻率。

　　梳狀電極 Finger—IDT 梳狀電極元素。

　　梳柵重疊 Finger Overlap—梳柵對的長度產生電機元器件交互作用。

　　群延遲時間特性 Group Delay Time Characteristic—傳輸元件最重要的特點之一，是傳出一個失真最低的信號。這種扭曲發生于相移的信號，經過非線性的傳輸路徑的頻率。為方便起見，在 GDT 特點是用于表達非線性對移相位頻率，它的計算公式為：TD (GDT)，φ(輸入和輸出之間的相位差)和 ω(角頻率)。
