時鐘晶振（32.768K）的妙用
     時鐘計算著人生中的點點滴滴，它時刻在提醒我們這時該做什么而不該做什么，時間就是生命，4.20雅安7.0級地震牽動著全國人民的心，那些逝去的生命，不知道在地震前一刻都經歷著怎樣的折磨，媒體的不斷報道那些逝去的人,一次一次淚水模糊了雙眼，他們用時間用生命在做斗爭，再就是那些用時間用生命去拯救那些受害者的戰士們，他們不知道下一秒會發生什么事情，他們只知道自已該做什么不管有多難多危險只要還有一絲希望就絕不放棄，這就是天災無情人有情，時間是可以正明一切的，我要為在這次地震中逝去生命的人們表示沉痛的哀悼。
    大家知不知道我們看到的這個時鐘到底是由什么控制的？為什么能使它擺動。

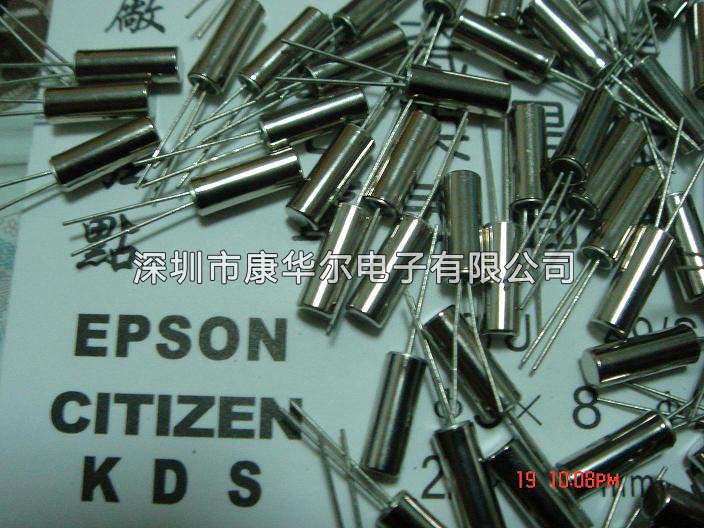

    主板上有一個兩腳的，類似電解電容的圓柱形元件，臥裝，并用一個倒U型金屬卡子卡住，卡子腳焊在主板上，沒錯這就是表晶32.768K表晶。這樣的元件在主板上只有唯一的一個。主板上其它的晶振與這個形狀不同。很容易找到。
   這個晶振及周邊元件我不知看過多少回，對其安裝姿態也沒有發生過疑問。最后一次見到這個元件后突然想到，為什么要臥裝，而不象電解電容那樣直立安裝呢？直立安裝豈不省事多了嗎？而且還用一個倒U型卡子焊在主板上，這不是其外殼應接地嗎？輕輕一按則晶振與卡子間出現很大的間隙。當時腦袋中火花一閃！是不是接地不良呢？連忙拿出幾塊走時準確的主板觀察，發現那幾塊主板上的32.768K在U 型卡與晶振接觸處都上了焊錫。哈哈，問題可能就在這兒。興奮啊！連忙點上一點焊錫，開機調好時鐘，斷電兩小時后開機核對，分秒不差！再斷電一晚上同樣分秒不差。另兩塊同樣的主板也如法炮制，全部成功！

     這是一款無品牌的主板，廠家為了偷工減料而省了一道點焊的工序。這樣主板的穩定性就打了折扣。后來我又觀察了幾塊主板，發現也有走時準確但未上錫的，不過U型卡子把音叉晶振緊緊卡在主板上，毫無間隙，雖說未上錫也能良好接地，當然不會有故障了。（注：與上不上焊無關，有的未上焊照樣走時準確，問題不是上不上焊的事）
注：32.768K晶振不一定要在U型卡子上點焊，據說有的是用膠來固定的。但我沒見過用膠來膠的。
結論：關機斷電鐘不走是因為表晶32.768K外殼接地不良。

更正：這個結論并不適合所有的此類故障。我通過點焊U卡處理過的3塊主板，其中有一塊過一段時間后故障依舊。
更正：結論：關機斷電鐘不走是因為32.768K晶振外殼接地不良。這個結論是錯誤的。
小結：
1．理論求證：在網上閱讀了大量的有關主板的文章，力圖通過學習主板的電路原理而弄清 “關機斷電鐘不走”的原因。這個原因終究未找到。但鎖定了一個目標：晶振32.678K，且學到了很多主板方面的理論知識。功夫沒白費！
2．發現問題：通過觀察晶振的安裝姿態而引發思考。這充分說明維修是離不開觀察的。
3．解決問題：有效的觀察加上理性的分析，問題基本上已解決。最后一點焊錫，不到半分鐘解決困擾了幾個月的問題。
4．仍有疑問：既然關機斷電后晶振不起振，不工作，那么與它接不接地有什么關系呢？
      暈！（注：現在搞清楚了，關機斷電后32.768K晶振應該是振動的，不振動則實時鐘不走）
5．友好提示：解決問題的主力應是提問者本人。因為實物在你手上，網友們看不見更摸不著，只能根據你提供的信息來判斷了。要是提問者專業水平不高，表達能力不強，難以把問題描述清楚（絕大多數網友都是如此，當然包括我在內），網友們更是無力回天了。

     今天從頭至尾把這偏文章又看了一遍。發現以前在網上搜到的一些資料是不對的。如關機后32.768停振。上面說到的4．仍有疑問：既然關機斷電后晶振不啟振，不工作，那么與它接不接地有什么關系呢？這個疑問現在搞清楚了。其實32.768晶振除在電腦上使用外，還在很多其他儀器儀表上使用。如大家都用過的石英鐘里就有它。石英鐘里有電池，32.768才能起振，時鐘才能走動。石英鐘里沒有電池，32.768就不能起振，時鐘當然就不走了。電腦里的實時鐘與石英鐘是一樣的道理，要是不供電，實時鐘是不會走的。開機時由機箱電源供電，關機后由主板電池供電。由主板電池供電到機箱電源供電由一個專門電路切換。開機時實時鐘準確，說明電源向32.768供電正常，32.768本身也沒有問題；關機斷電時鐘不走說明切換電路有故障，主板電池不能向32.768供電，因此32.768停振，因此時鐘不走了。所以這種故障應重點檢查從主板電池到32.768之間的電路。重點檢查切換電路。往往由于一個小元件有問題就能發生這種故障。
