首頁歐美晶振 Transko晶振Transko晶振,TSMV5晶振,壓控晶振

Transko晶振,TSMV5晶振,壓控晶振

編號：4648150
頻率：1~80MHz

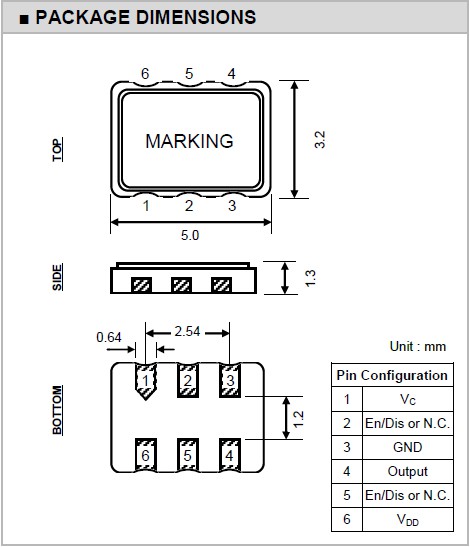

尺寸：5.0*3.2*1.3mm

5032mm體積的石英晶體振蕩器,有源晶振,該產品可驅動2.5V的壓控晶振,VCXO振蕩器產品,電源電壓的低電耗型,編帶包裝方式,可對應自動高速貼片機自動焊接,及IR回流焊接(無鉛對應),為無鉛產品,超小型,質地輕.產品被廣泛應用...

　 Transko晶振,TSMV5晶振,壓控晶振.小型SMD有源晶振,從最初超大體積到現在的7050mm,6035mm,5032mm,3225mm,2520mm體積,有著翻天覆地的改變,體積的變小也使產品帶來了更高的穩定性能,接縫密封石英晶體振蕩器,精度高,覆蓋頻率范圍寬的特點,SMD高速自動安裝和高溫回流焊設計,Optionable待機輸出三態輸出功能,電源電壓范圍：1.8V~5 V,高穩定性,低抖動,低功耗,主要應用領域:無線通訊,高端智能手機,平板筆記本WLAN,藍牙,數碼相機,DSL和其他IT產品的晶振應用,三態功能,PC和LCDM等高端數碼領域,符合RoHS/無鉛.

　貼片晶振晶片邊緣處理技術:貼片晶振是晶片通過滾筒倒邊,主要是為了去除石英晶振晶片的邊緣效應,在實際操作中機器運動方式設計、滾筒的曲率半徑、滾筒的長短、使用的研磨砂的型號、多少、填充物種類及多少等各項設計必須合理,有一項不完善都會使晶振晶片的邊緣效應不能去除,而石英晶振晶片的諧振電阻過大,用在電路中Q值過小,從而電路不能振動或振動了不穩定.

　 Transko是一家位于加利福尼亞州阿納海姆的通過ISO9001:2008認證的變頻控制設備解決方案晶振廠家.通過質量和經驗,我們得到了援助.自1992年以來,其他許多其他公司.讓我們分開的Transko進口晶振我們的快速交付能力.這使我們能夠在72小時內提供產品,而我們高度積極的銷售人員為您的頻率控制要求提供優異的定價和解決方案.通過結合我們杰出員工的知識和廣泛背景,我們能夠解決和定制您的特定項目或設計需求.

晶振項目	符號	產品規格
標稱頻率	f_nom	1~80MHz
頻率穩定度	ppm	±10ppm~±50ppm
輸出條件		HCMOS
電源電壓	Vcc	+2.5V~+5.0V
負載電容	CL	15pF
串聯電阻（ESR）	R1	70kΩ Max.
絕對最大驅動電平	DLmax.	0.5μW Max.
驅動電平	DL	0.1μW typ.
并聯電容	C ₀	1.0pF typ.
頻率老齡化	f_age	±3x 10^-6/Year
工作溫度	T_use	-40℃~+85℃
儲藏溫度	T_stg	−55℃~+125℃

耐焊性

加熱包裝材料至+150°C以上會破壞產品特性或損害晶體振蕩器.如需在+150°C以上焊接晶體產品,建議使用SMD晶體.在下列回流條件下,對晶體產品甚至有源晶振使用更高溫度,會破壞產品特性.建議使用下列配置情況的回流條件.安裝這些產品之前,應檢查焊接溫度和時間.同時,在安裝條件更改的情況下,請再次進行檢查.如果需要焊接的晶體產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息.

自動安裝時的沖擊

自動安裝和真空化引發的沖擊會破壞產品特性并影響這些進口晶體振蕩器.請設置安裝條件以盡可能將沖擊降至低,并確保在安裝前未對產品特性產生影響.條件改變時,請重新檢查安裝條件.同時,在安裝前后,請確保石英晶振未撞擊機器或其他電路板等.

超聲波清洗

(1)使用AT-切割晶體和表面聲波(SAW)諧振器/聲表面濾波器的產品,可以通過超聲波進行清洗.但是,在某些條件下,晶體特性可能會受到影響,而且內部線路可能受到損壞.確保已事先檢查系統的適用性.

(2)使用音叉晶體和陀螺儀傳感器的產品無法確保能夠通過超聲波方法進行清洗,因為晶體可能受到破壞.

(3)請勿清洗開啟式產品

(4)對于可清洗產品,應避免使用可能對石英晶體振蕩器產生負面影響的清洗劑或溶劑等.

(5)焊料助焊劑的殘留會吸收水分并凝固.這會引起諸如位移等其它現象.這將會負面影響晶振的可靠性和質量.請清理殘余的助焊劑并烘干PCB.

Transko集團將有效率的使用自然資源和能源,以便從源頭減少廢物產生和排放.我們將在關注于預防環境和安全事故,保護公眾健康的同時,努力改進我們的操作.我公司將積極參與加強公眾環境、健康和安全意識的活動,提高公眾對普遍的環境、健康和安全問題的注意.
Transko晶振集團將確保其壓控晶體振蕩器產品及相關設施滿足甚至超出國家的、州立的以及地方環保機構的相關法規規定及其他要求,同時該公司盡可能的參與并協助政府機關和其他官方組織從事的環保活動. 在地方對各項設施的管理責任中,確保滿足方針的目標指標,同時在各種經營與生產活動中完全遵守并符合現行所有標準規范的要求.
Transko晶振所有的經營組織都將積極應用國際標準以及適用的法律法規.為促進合理有效的公共政策的制訂實施加強戰略聯系.消除事故和環境方面的偶發事件,減少廢物的產生和排放,有效的使用能源和各種自然資源,對緊急事件做好充分準備,以便及時做出反應.
對我們的產品進行檢驗,同時告知我們的員工顧客以及公眾,如何安全的使用,如何使用對環境影響較小,幫助我們的雇員合同方商業伙伴服務提供上理解他們的行為如何影響著環境.
