石英晶體振蕩器
- 編號：11359206
- 頻率：20~320MHz
- 尺寸：7.0x5.0mm
QuartzCom時鐘振蕩器,MCO-1S-DS-6p差分晶振,低抖動6G晶振
QuartzCom時鐘振蕩器,MCO-1S-DS-6p差分晶振,低抖動6G晶振,有源晶振,LVDS貼片晶振，瑞士進口晶振，QuartzCom石英通晶振，型號：MCO-1S-DS-6p，小體積晶振尺寸：7.0x5.0mm封裝，六腳貼片晶振，頻率范圍：20MHz~320MHz，...
QuartzCom時鐘振蕩器,MCO-1S-DS-6p差分晶振,低抖動6G晶振,有源晶振,LVDS貼片晶振，瑞士進口晶振，QuartzCom石英通晶振，型號：MCO-1S-DS-6p，小體積晶振尺寸：7.0x5.0mm封裝，六腳貼片晶振，頻率范圍：20MHz~320MHz，LVDS輸出石英晶體振蕩器，差分晶振，有源晶振，石英晶振，差分晶體振蕩器，貼片石英晶振，無鉛環保晶振，低抖動< 0.5 ps。具有超小型，輕薄型，低抖動，低功耗，低電壓，低耗能，低損耗，低電平等特點。應用范圍：10千兆以太網、SDH、聲波管、GPS定位晶振，光纖通道寬帶接入、DSL、GPON和交換系統，路由器，安防設備，醫療設備等應用。

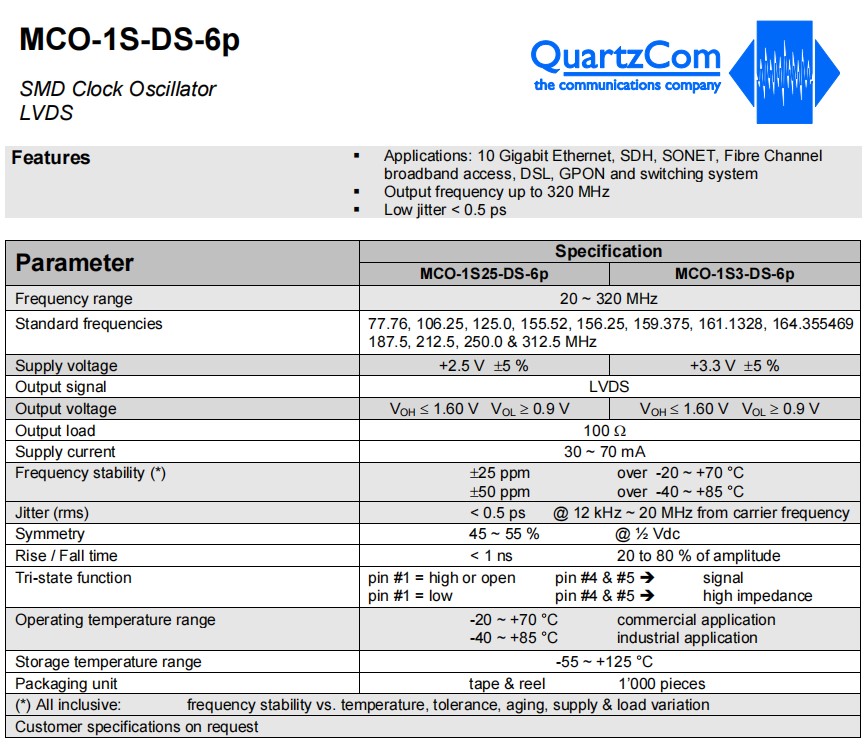

QuartzCom時鐘振蕩器,MCO-1S-DS-6p差分晶振,低抖動6G晶振,有源晶振,LVDS貼片晶振，參數表
| Parameter | Specification | |||||
| MCO-1S25-DS-6p | MCO-1S3-DS-6p | |||||
| Frequency range | 20 ~ 320 MHz | |||||
| Standard frequencies | 77.76, 106.25, 125.0, 155.52, 156.25, 159.375, 161.1328, 164.355469，187.5, 212.5, 250.0 & 312.5 MHz | |||||
| Supply voltage | +2.5 V 土5 % | +3.3 V 土5 % | ||||
| Output signal | LVDS | |||||
| Output voltage | VOH < 1.60 V VOL 0.9 V | VOH < 1.60 V VOL 0.9 V | ||||
| Output load | 100 Ω | |||||
| Supply current | 30 ~ 70 mA | |||||
| Frequency stability (*) |
土25ppm over -20 ~ +70 °C 土50ppm over -40 ~ +85 °C |
|||||
| Jitter (rms) | < 0.5 ps @ 12 kHz ~ 20 MHz from carrier frequency | |||||
| Symmetry | 45 ~ 55 % @ ½ Vdc | |||||
| Rise / Fall time | < 1 ns 20 to 80 % of amplitude | |||||
| Tri-state function |
pin #1 = high or open pin #1 = low |
pin #4 & #5 ? pin #4 & #5 ? |
signal high impedance |
|||
| Operating temperature range |
-20 ~ +70 °C -40 ~ +85 °C |
commercial application industrial application |
||||
| Storage temperature range | -55 ~ +125 °C | |||||
| Packaging unit | tape & reel 1’000 pieces | |||||
| (*) All inclusive: frequency stability vs. temperature, tolerance, aging, supply & load variation | ||||||
| Customer specifications on request | ||||||

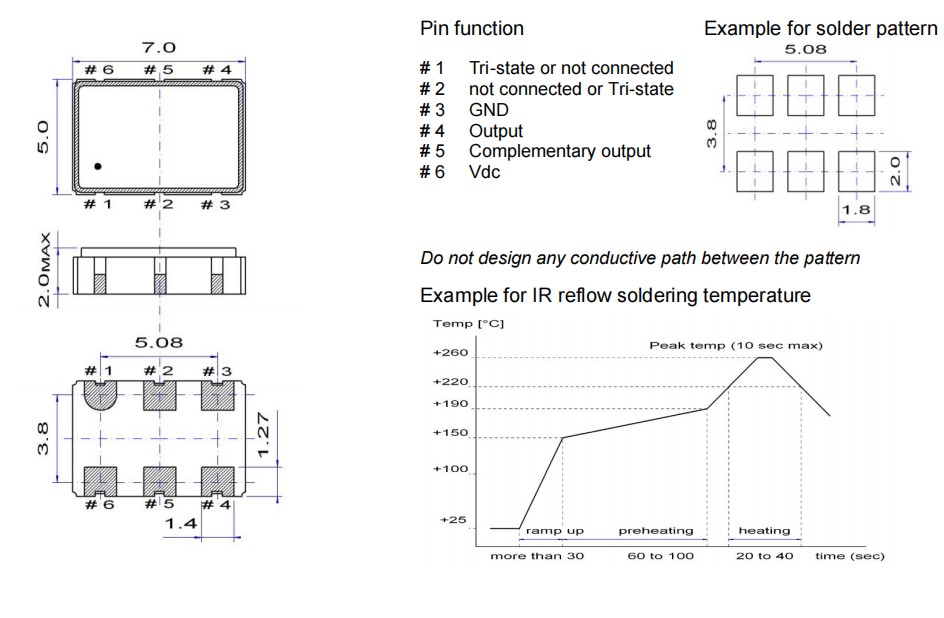

QuartzCom時鐘振蕩器,MCO-1S-DS-6p差分晶振,低抖動6G晶振,有源晶振,LVDS貼片晶振，尺寸圖
QuartzCom時鐘振蕩器,MCO-1S-DS-6p差分晶振,低抖動6G晶振,有源晶振,LVDS貼片晶振
差分晶振有不同的輸出信號,LV-PECL,LVDS,HCSL,是差分晶振通用的輸出信號.一般為六腳貼片石英晶振,能夠很容易地識別小信號,能夠從容精確地處理'雙極'信號,對外部電磁干擾（EMI）是高度免疫的.實現高頻高精度等要求,更加保障了各種系統參考時鐘的可靠性,具有高性能,低功耗,低噪聲,低抖動,低損耗等特點.被廣泛用于通訊設備,機頂盒,光端機,安防設備及各種頻率控制設備上.
