石英晶體振蕩器
- 編號：82526539
- 頻率：220MHz
- 尺寸：7.0x5.0mm
LVPECL貼片振蕩器,XLP736220.000000I,IDT艾迪悌低功耗6G晶振
LVPECL貼片振蕩器,XLP736220.000000I,IDT艾迪悌低功耗6G晶振,XLP73V160.000000X,石英貼片晶振，美國進口晶振，IDT艾迪悌晶振XLP系列，編碼為：XLP736220.000000I，頻率為：220.000MHz，小體積尺寸7.0x5.0mm，六腳貼片...

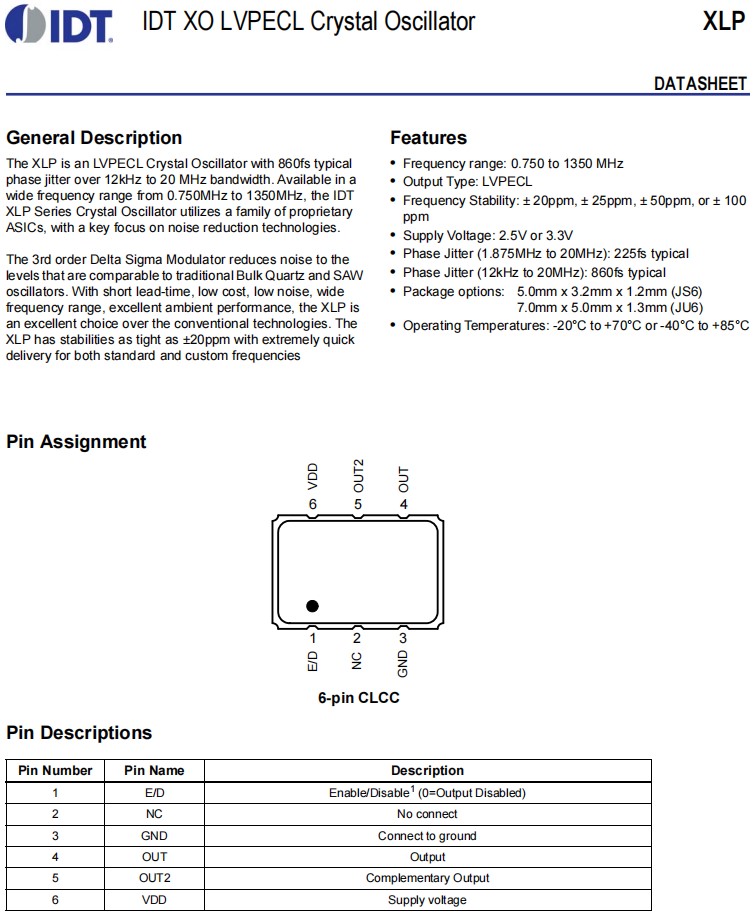

LVPECL貼片振蕩器,XLP736220.000000I,IDT艾迪悌低功耗6G晶振,XLP73V160.000000X,石英貼片晶振，美國進口晶振，IDT艾迪悌晶振XLP系列，編碼為：XLP736220.000000I，頻率為：220.000MHz，小體積尺寸7.0x5.0mm，六腳貼片晶振，有源晶振，石英晶體振蕩器，LVPECL差分晶振。IDT XLP系列晶體振蕩器的頻率范圍從0.750MHz到1350MHz，采用了一系列專有的asic，重點關注降噪技術。三階Delta Sigma調制器將噪聲降低到與傳統的散裝石英和表面波波紋波振蕩器相當的水平。XLP系列具有860fs，超過12kHz到20MHz帶寬的典型相位抖動，較短的前置時間、低成本、低噪聲、較寬的頻率范圍、優異的環境性能，是一種超越傳統技術的優良選擇。XLP的穩定性高達±20ppm，具有非常快的標準和自定義頻率傳輸。應用于：通訊設備，無線網絡，藍牙模塊，GPS定位系統，物聯網，車載電子，路由器，以太網，光纖通信，10G以太網及各種頻率控制設備上。
LVPECL貼片振蕩器,XLP736220.000000I,IDT艾迪悌低功耗6G晶振,XLP73V160.000000X,石英貼片晶振，參數表
| Parameter | Symbol | Condition | Min | Typ | Max | Units | ||||||||||||||||||||||
| Output Frequency Range | FOUTR | 220 | MHz | |||||||||||||||||||||||||
| Frequency Stability | Temperature = -20°C to +70°C | ±20 | ±100 | ppm | ||||||||||||||||||||||||
| Temperature = -40°C to +85°C | ±25 | ±100 | ppm | |||||||||||||||||||||||||
| Aging(1st year) | Ta = 25°C | 3 | ||||||||||||||||||||||||||
| Aging (10 years) | Ta = 25°C | 10 | ||||||||||||||||||||||||||
| Output Load | TO VDD - 2.0V | 50 | Ohms | |||||||||||||||||||||||||
| Start-up Time | TST |
Output valid time after VDD meets minimum specified level |
10 | ms | ||||||||||||||||||||||||
| Output Rise Time | 20% to 80% VPP | 400 | ps | |||||||||||||||||||||||||
| Output Fall Time | 80% to 20% VPP | 400 | ps | |||||||||||||||||||||||||
| Output Clock Duty Cycle | TDTCY | 50%VP-P | 45 | 55 | % | |||||||||||||||||||||||
| Output Enable/ Disable Time | TOE | 100 | ns | |||||||||||||||||||||||||
| Period Jitter, RMS | J PER | Frequency = 156.25MHz | 5.80 | ps | ||||||||||||||||||||||||
| Random Jitter | RJ |
Frequency = 156.25MHz Per MJSQ spec (Methodologies for Jitter and Signal Quality specifications) |
1.29 | ps | ||||||||||||||||||||||||
| Deterministic Jitter | DJ | 9.3 | ps | |||||||||||||||||||||||||
| Total Jitter | TJ | 27.7 | ps | |||||||||||||||||||||||||
| Phase Jitter (12kHz – 20MHz) | φJITTER | Common Frequencies | 860 | fs | ||||||||||||||||||||||||
|

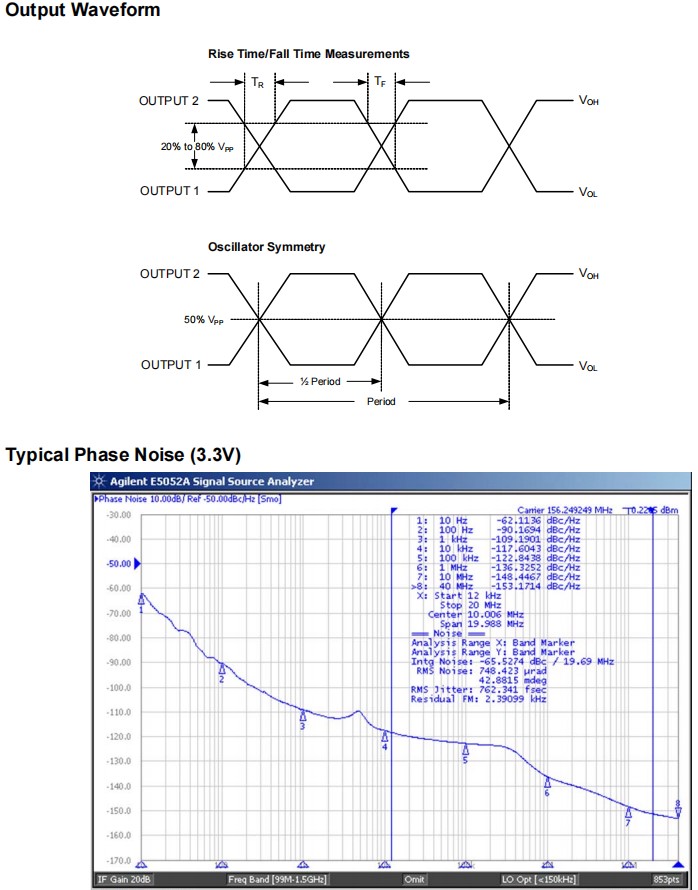

Phase Noise Performance Frequency = 156.25MHz |
φNOISE | 100Hz of Carrier | -80 | dBc/Hz | ||||||||||||||||||||||||
| 1kHz of Carrier | -115 | dBc/Hz | ||||||||||||||||||||||||||
| 10kHz of Carrier | -117 | dBc/Hz | ||||||||||||||||||||||||||
| 100kHz of Carrier | -121 | dBc/Hz | ||||||||||||||||||||||||||
| 1MHz of Carrier | -142 | dBc/Hz | ||||||||||||||||||||||||||
| 10MHz of Carrier | -150 | dBc/Hz | ||||||||||||||||||||||||||
| Output Frequency (Common) | F OUT |
100MHz, 106.25MHz, 1258MHz, 150MHz, 155.52MHz, 156.25MHz, 200MHz,212.5MHz, 250MHz, 300MHz, 312.5MHZ, 400MHz (Contact IDT for additional frequencies) |
||||||||||||||||||||||||||
LVPECL貼片振蕩器,XLP736220.000000I,IDT艾迪悌低功耗6G晶振,XLP73V160.000000X,石英貼片晶振，尺寸圖
LVPECL貼片振蕩器,XLP736220.000000I,IDT艾迪悌低功耗6G晶振,XLP73V160.000000X,石英貼片晶振
產品特點：
頻率范圍：0.750至1350 MHz
輸出類型：LVPECL
頻率穩定性：±20ppm、±25ppm、±50ppm或±100ppm
電源電壓：2.5V或3.3V有源晶振
相位抖動（1.875MHz至20MHz）：典型225fs
相位抖動（12kHz至20MHz）：860fs典型值
包裝選項：5.0毫米x 3.2毫米x 1.2毫米（JS6）
7.0毫米x 5.0毫米x 1.3毫米（JU6）
工作溫度：-20°C至+70°C或-40°C至+85°C
| 原廠代碼 | 品牌 | 石英晶體振蕩器 | 型號 | 頻率 |
| XLP736100.000000I | IDT晶振 | OSC XO 100.000MHZ LVPECL SMD | XPRESSO™ FXO-PC73 | 100MHz |
| XLP73V153.600000I | IDT晶振 | OSC VCXO 153.60MHZ LVPECL SMD | XPRESSO™ FVXO-PC73 | 153.6MHz |
| XLP726200.000000I | IDT晶振 | OSC XO 200.000MHZ LVPECL SMD | XPRESSO™ FXO-PC72 | 200MHz |
| XLP735669.312500X | IDT晶振 | OSC XO 669.3125MHZ LVPECL SMD | XPRESSO™ FXO-PC73 | 669.3125MHz |
| XLP738014.745600X | IDT晶振 | OSC XO 14.7456MHZ LVPECL SMD | XPRESSO™ FXO-PC73 | 14.7456MHz |
| XLP736160.000000I | IDT晶振 | OSC XO 160.000MHZ LVPECL SMD | XPRESSO™ FXO-PC73 | 160MHz |
| XLP736220.000000I | IDT晶振 | OSC XO 220.000MHZ LVPECL SMD | XPRESSO™ FXO-PC73 | 220MHz |
| XLP736067.108864X | IDT晶振 | OSC XO 67.108864MHZ LVPECL SMD | XPRESSO™ FXO-PC73 | 67.108864MHz |
| XLP73V196.608000X | IDT晶振 | OSC VCXO 196.608MHZ LVPECL SMD | XPRESSO™ FVXO-PC73 | 196.608MHz |
| XLP73V160.000000X | IDT晶振 | OSC VCXO 160.000MHZ LVPECL SMD | XPRESSO™ FVXO-PC73 | 160MHz |
| XLP73V125.000000X | IDT晶振 | OSC VCXO 125.000MHZ LVPECL SMD | XPRESSO™ FVXO-PC73 | 125MHz |
| XLP725156.250000X | IDT晶振 | OSC XO 156.25MHZ LVPECL SMD | XPRESSO™ FXO-PC72 | 156.25MHz |
| XLP725125.000000X | IDT晶振 | OSC XO 125.000MHZ LVPECL SMD | XPRESSO™ FXO-PC72 | 125MHz |
| XLP725100.000000X | IDT晶振 | OSC XO 100.000MHZ LVPECL SMD | XPRESSO™ FXO-PC72 | 100MHz |
| XLP730161.132812X | IDT晶振 | OSC XO 161.132812MHZ LVPECL SMD | XPRESSO™ FXO-PC73 | 161.132812MHz |
| XLP730050.000000X | IDT晶振 | OSC XO 50.000MHZ LVPECL SMD | XPRESSO™ FXO-PC73 | 50MHz |
| XLP735160.000000X | IDT晶振 | OSC XO 160.000MHZ LVPECL SMD | XPRESSO™ FXO-PC73 | 160MHz |
| XLP735150.000000X | IDT晶振 | OSC XO 150.000MHZ LVPECL SMD | XPRESSO™ FXO-PC73 | 150MHz |
| XLP735133.000000X | IDT晶振 | OSC XO 133.000MHZ LVPECL SMD | XPRESSO™ FXO-PC73 | 133MHz |
| XLP735125.000000X | IDT晶振 | OSC XO 125.000MHZ LVPECL SMD | XPRESSO™ FXO-PC73 | 125MHz |
| XLP735096.000000X | IDT晶振 | OSC XO 96.000MHZ LVPECL SMD | XPRESSO™ FXO-PC73 | 96MHz |
| XLP735060.000000X | IDT晶振 | OSC XO 60.000MHZ LVPECL SMD | XPRESSO™ FXO-PC73 | 60MHz |
| XLP735025.000000X | IDT晶振 | OSC XO 25.000MHZ LVPECL SMD | XPRESSO™ FXO-PC73 | 25MHz |
| XLP73V768.000000X | IDT晶振 | OSC VCXO 768.000MHZ LVPECL SMD | XPRESSO™ FVXO-PC73 | 768MHz |
| XLP73V560.400000X | IDT晶振 | OSC VCXO 560.4MHZ LVPECL SMD | XPRESSO™ FVXO-PC73 | 560.4MHz |
| XLP73V491.520000X | IDT晶振 | OSC VCXO 491.52MHZ LVPECL SMD | XPRESSO™ FVXO-PC73 | 491.52MHz |
| XLP73V368.640000X | IDT晶振 | OSC VCXO 368.64MHZ LVPECL SMD | XPRESSO™ FVXO-PC73 | 368.64MHz |
| XLP73V161.132800I | IDT晶振 | OSC VCXO 161.1328MHZ LVPECL SMD | XPRESSO™ FVXO-PC73 | 161.1328MHz |
| XLP73V100.000000I | IDT晶振 | OSC VCXO 100.000MHZ LVPECL SMD | XPRESSO™ FVXO-PC73 | 100MHz |
| XLP73V076.800000I | IDT晶振 | OSC VCXO 76.80MHZ LVPECL SMD | XPRESSO™ FVXO-PC73 | 76.8MHz |
| XLP725200.000000X | IDT晶振 | OSC XO 200.000MHZ LVPECL SMD | XPRESSO™ FXO-PC72 | 200MHz |
| XLP725156.250000I | IDT晶振 | OSC XO 156.25MHZ LVPECL SMD | XPRESSO™ FXO-PC72 | 156.25MHz |
| XLP725125.000000I | IDT晶振 | OSC XO 125.000MHZ LVPECL SMD | XPRESSO™ FXO-PC72 | 125MHz |
| XLP726156.250000X | IDT晶振 | OSC XO 156.25MHZ LVPECL SMD | XPRESSO™ FXO-PC72 | 156.25MHz |
| XLP728100.000000X | 貼片晶振 | OSC XO 100.000MHZ LVPECL SMD | XPRESSO™ FXO-PC72 | 100MHz |
| XLP730C50.000000X | IDT晶振 | OSCILLATOR XO 1.25GHZ LVPECL SMD | XPRESSO™ FXO-PC73 | 1.25GHz |
| XLP730644.531250X | IDT晶振 | OSC XO 644.53125MHZ LVPECL SMD | XPRESSO™ FXO-PC73 | 644.53125MHz |
| XLP730285.700000X | IDT晶振 | OSC XO 285.7MHZ LVPECL SMD | XPRESSO™ FXO-PC73 | 285.7MHz |
| XLP735500.000000X | IDT晶振 | OSC XO 500.000MHZ LVPECL SMD | XPRESSO™ FXO-PC73 | 500MHz |
| XLP735368.640000X | IDT晶振 | OSC XO 368.64MHZ LVPECL SMD | XPRESSO™ FXO-PC73 | 368.64MHz |
| XLP735200.000000X | IDT晶振 | OSC XO 200.000MHZ LVPECL SMD | XPRESSO™ FXO-PC73 | 200MHz |
| XLP735156.250000I | IDT晶振 | OSC XO 156.25MHZ LVPECL SMD | XPRESSO™ FXO-PC73 | 156.25MHz |
| XLP735125.000000I | IDT晶振 | OSC XO 125.000MHZ LVPECL SMD | XPRESSO™ FXO-PC73 | 125MHz |
| XLP735100.000000I | IDT晶振 | OSC XO 100.000MHZ LVPECL SMD | XPRESSO™ FXO-PC73 | 100MHz |
| XLP735050.000000I | IDT晶振 | OSC XO 50.000MHZ LVPECL SMD | XPRESSO™ FXO-PC73 | 50MHz |
| XLP735040.000000I | IDT晶振 | OSC XO 40.000MHZ LVPECL SMD | XPRESSO™ FXO-PC73 | 40MHz |
| XLP736125.000000X | IDT晶振 | OSC XO 125.000MHZ LVPECL SMD | XPRESSO™ FXO-PC73 | 125MHz |
| XLP736122.880000X | IDT晶振 | OSC XO 122.88MHZ LVPECL SMD | XPRESSO™ FXO-PC73 | 122.88MHz |
| XLP738150.000000X | IDT晶振 | OSC XO 150.000MHZ LVPECL SMD | XPRESSO™ FXO-PC73 | 150MHz |
| XLP738148.351648X | IDT晶振 | OSC XO 148.351648MHZ LVPECL SMD | XPRESSO™ FXO-PC73 | 148.351648MHz |
| XLP738135.000000X | IDT晶振 | OSC XO 135.000MHZ LVPECL SMD | XPRESSO™ FXO-PC73 | 135MHz |
| XLP738125.000000X | IDT晶振 | OSC XO 125.000MHZ LVPECL SMD | XPRESSO™ FXO-PC73 | 125MHz |
| XLP738106.250000X | IDT晶振 | OSC XO 106.25MHZ LVPECL SMD | XPRESSO™ FXO-PC73 | 106.25MHz |
| XLP738077.760000X | IDT晶振 | OSC XO 77.76MHZ LVPECL SMD | XPRESSO™ FXO-PC73 | 77.76MHz |
| XLP73V742.434700I | IDT晶振 | OSC VCXO 742.4347MHZ LVPECL SMD | XPRESSO™ FVXO-PC73 | 742.4347MHz |
| XLP73V644.531300I | IDT晶振 | OSC VCXO 644.5313MHZ LVPECL SMD | XPRESSO™ FVXO-PC73 | 644.5313MHz |
| XLP73V500.000000I | IDT晶振 | OSC VCXO 500.000MHZ LVPECL SMD | XPRESSO™ FVXO-PC73 | 500MHz |
| XLP73V250.000000I | IDT晶振 | OSC VCXO 250.000MHZ LVPECL SMD | XPRESSO™ FVXO-PC73 | 250MHz |
| XLP73V240.000000I | IDT晶振 | OSC VCXO 240.000MHZ LVPECL SMD | XPRESSO™ FVXO-PC73 | 240MHz |
| XLP73V200.000000I | IDT晶振 | OSC VCXO 200.000MHZ LVPECL SMD | XPRESSO™ FVXO-PC73 | 200MHz |
| XLP728300.000000X | IDT晶振 | OSC XO 300.000MHZ LVPECL SMD | XPRESSO™ FXO-PC72 | 300MHz |
| XLP728200.000000X | IDT晶振 | OSC XO 200.000MHZ LVPECL SMD | XPRESSO™ FXO-PC72 | 200MHz |
| XLP735D50.000000I | IDT晶振 | OSCILLATOR XO 1.35GHZ LVPECL SMD | XPRESSO™ FXO-PC73 | 1.35GHz |
| XLP735622.080000I | IDT晶振 | OSC XO 622.08MHZ LVPECL SMD | XPRESSO™ FXO-PC73 | 622.08MHz |
| XLP735312.000000I | IDT晶振 | OSC XO 312.000MHZ LVPECL SMD | XPRESSO™ FXO-PC73 | 312MHz |
| XLP735212.500000I | IDT晶振 | OSC XO 212.5MHZ LVPECL SMD | XPRESSO™ FXO-PC73 | 212.5MHz |
| XLP736156.250000I | IDT晶振 | OSC XO 156.25MHZ LVPECL SMD | XPRESSO™ FXO-PC73 | 156.25MHz |
| XLP736155.520000I | IDT晶振 | OSC XO 155.52MHZ LVPECL SMD | XPRESSO™ FXO-PC73 | 155.52MHz |
| XLP736125.000000I | IDT晶振 | OSC XO 125.000MHZ LVPECL SMD | XPRESSO™ FXO-PC73 | 125MHz |
| XLP736040.000000I | IDT晶振 | OSC XO 40.000MHZ LVPECL SMD | XPRESSO™ FXO-PC73 | 40MHz |
| XLP736033.330000I | IDT晶振 | OSC XO 33.33MHZ LVPECL SMD | XPRESSO™ FXO-PC73 | 33.33MHz |
| XLP738312.500000X | IDT晶振 | OSC XO 312.5MHZ LVPECL SMD | XPRESSO™ FXO-PC73 | 312.5MHz |
| XLP738300.000000X | IDT晶振 | OSC XO 300.000MHZ LVPECL SMD | XPRESSO™ FXO-PC73 | 300MHz |
