- 編號：72438441
- 頻率：45MHz
- 尺寸：5.0x3.2mm
5032mm,T58-J17-CS-LG-45MHz-HG-E,45M,Greenray晶振
5032mm,T58-J17-CS-LG-45MHz-HG-E,45M,Greenray晶振,T58,低抖動晶振，美國進口晶振，Greenray格林雷晶振，型號：T58系列晶振，編碼為：T58-J17-CS-LG-45MHz-HG-E，頻率為：45.000MHz，小體積晶振尺寸為5.0x3.2mm，8墊...
5032mm,T58-J17-CS-LG-45MHz-HG-E,45M,Greenray晶振,T58,低抖動晶振，美國進口晶振，Greenray格林雷晶振，型號：T58系列晶振，編碼為：T58-J17-CS-LG-45MHz-HG-E，頻率為：45.000MHz，小體積晶振尺寸為5.0x3.2mm，8墊腳貼片晶振，TCXO晶體振蕩器，貼片溫補晶振，溫補晶體振蕩器，石英晶體振蕩器，有源晶振，具有超小型，輕薄型，低抖動，低功耗，低電源電壓，低相位噪聲，低電平等特點。T58系列TCXO晶振已被開發為一種參考振蕩器，用于需要非常低的g-靈敏度性能和緊密的溫度穩定性。應用于：電信，高沖擊電子設備，移動收音機，移動儀器，機載通信，無線通信，微波接收器，智能彈藥，GPS定位系統，導航儀等應用。

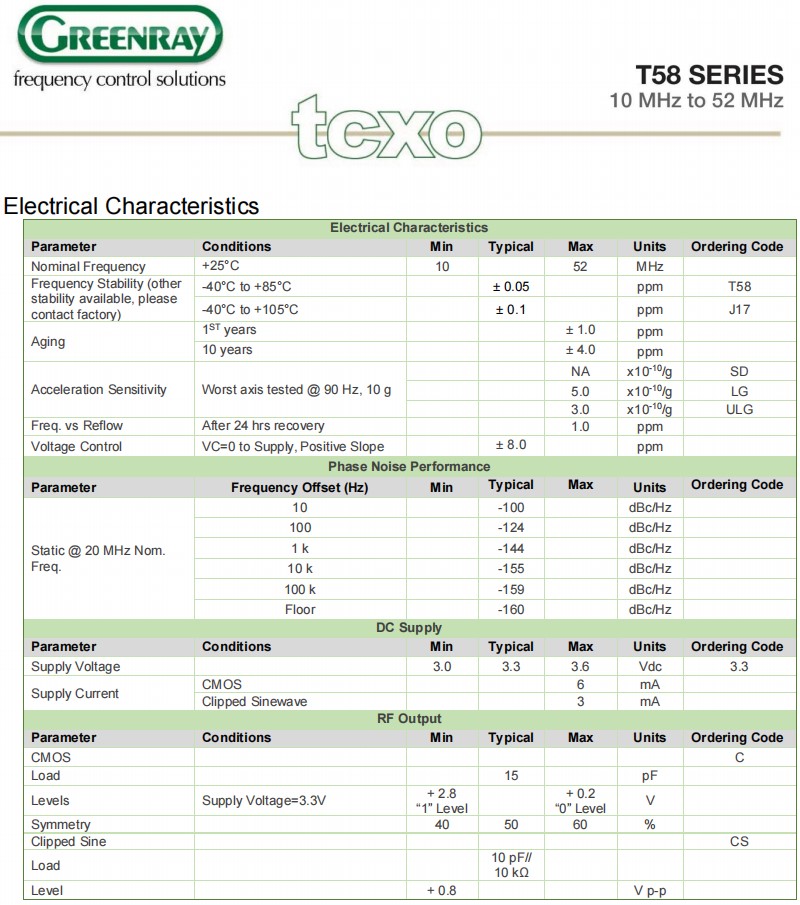

5032mm,T58-J17-CS-LG-45MHz-HG-E,45M,Greenray晶振,T58,低抖動晶振,參數表
| Electrical Characteristics | ||||||
| Parameter | Conditions | Min | Typical | Max | Units | Ordering Code |
| Nominal Frequency | +25°C | 45 | MHz | |||
|
Frequency Stability (other stability available, please contact factory) |
-40°C to +85°C | ± 0.05 | ppm | T58 | ||
| -40°C to +105°C | ± 0.1 | ppm | J17 | |||
| Aging | 1ST years | ± 1.0 | ppm | |||
| 10 years | ± 4.0 | ppm | ||||
| Acceleration Sensitivity | Worst axis tested @ 90 Hz, 10g | NA | x10-10/g | SD | ||
| 5.0 | x10-10/g | LG | ||||
| 3.0 | x10-10/g | ULG | ||||
| Freq. vs Reflow | After 24 hrs recovery | 1.0 | ppm | |||
| Voltage Control | VC=0 to Supply, Positive Slope | ± 8.0 | ppm | |||
| Phase Noise Performance | ||||||
| Parameter | Frequency Offset (Hz) | Min | Typical | Max | Units | Ordering Code |
|
Static @ 20 MHz Nom. Freq. |
10 | -100 | dBc/Hz | |||
| 100 | -124 | dBc/Hz | ||||
| 1 k | -144 | dBc/Hz | ||||
| 10 k | -155 | dBc/Hz | ||||
| 100 k | -159 | dBc/Hz | ||||
| Floor | -160 | dBc/Hz | ||||
| DC Supply | ||||||
| Parameter | Conditions | Min | Typical | Max | Units | Ordering Code |
| Supply Voltage | 3.0 | 3.3 | 3.6 | Vdc | 3.3 | |
| Supply Current | CMOS | 6 | mA | |||
| Clipped Sinewave | 3 | mA | ||||
| RF Output | ||||||
| Parameter | Conditions | Min | Typical | Max | Units | Ordering Code |
| CMOS | C | |||||
| Load | 15 | pF | ||||
| Levels | Supply Voltage=3.3V |
+ 2.8 “1” Level |
+ 0.2 “0” Level |
V | ||
| Symmetry | 40 | 50 | 60 | % | ||
| Clipped Sine | CS | |||||
| Load |
10 pF// 10 kΩ |
|||||
| Level | + 0.8 | V p-p | ||||

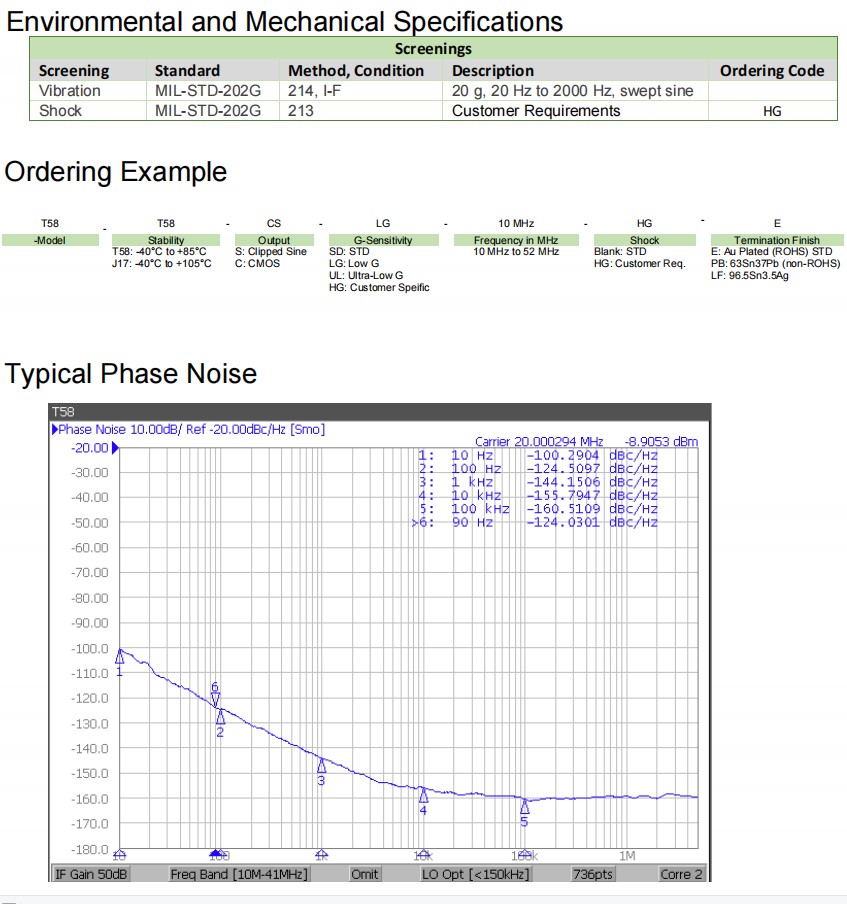

5032mm,T58-J17-CS-LG-45MHz-HG-E,45M,Greenray晶振,T58,低抖動晶振,尺寸圖

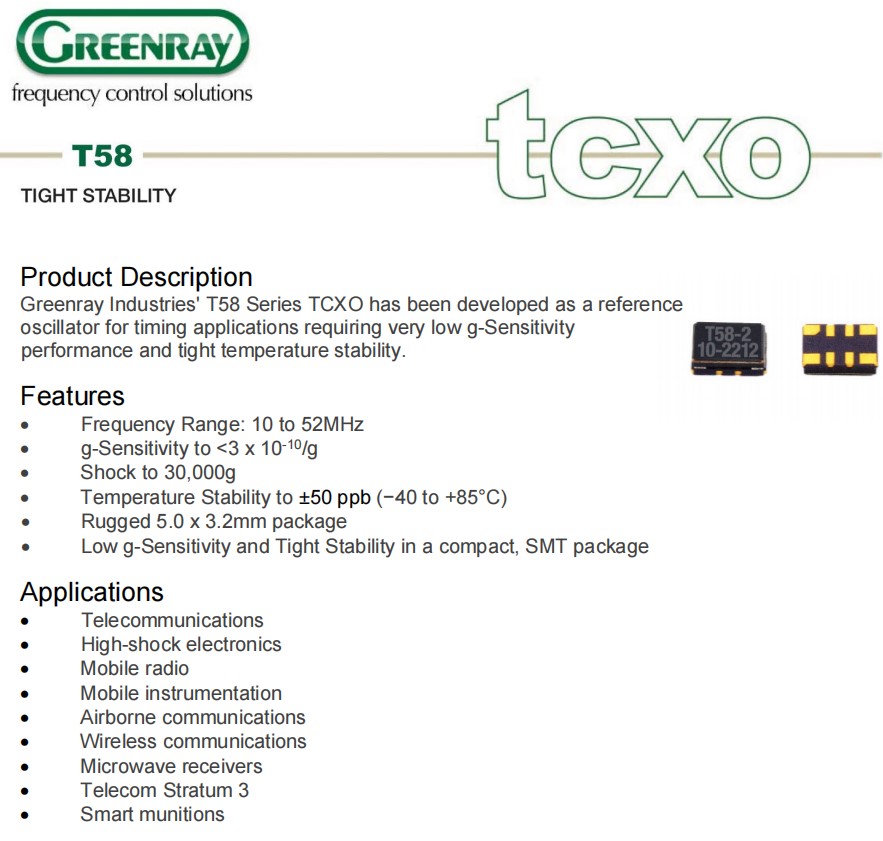

5032mm,T58-J17-CS-LG-45MHz-HG-E,45M,Greenray晶振,T58,低抖動晶振
產品特點：
頻率范圍：10MHz至52MHz
g-靈敏度<3 x 10-10/g
沖擊至30000克
溫度穩定性至±50 ppb（−40至+85°C）
堅固的5.0 x 3.2mm包裝貼片石英晶振
在緊湊的SMT封裝中具有低g靈敏度和緊密的穩定性
應用程序：電信，高沖擊電子設備，移動收音機，移動儀器，機載通信，無線通信，微波接收器，電信第3層，智能彈藥
