首頁歐美晶振Rakon晶振,RSX-11晶振,耐高溫石英晶體

Rakon晶振,RSX-11晶振,耐高溫石英晶體

編號：68559864
頻率：19.2~52MHz

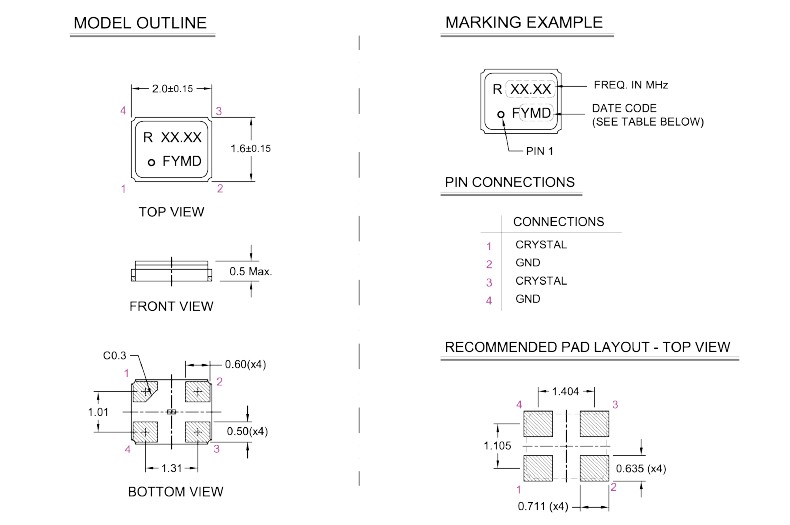

尺寸：2.0*1.6*0.5mm

小體積貼片2016晶振,外觀小型,表面貼片型石英晶體諧振器,因本身體積小等優勢,適用于移動通信終端的基準時鐘等移動通信領域.小型,薄型,輕型(2.0×1.6×0.5mmtyp.)具備優良的耐環境特性及高耐熱性強.滿足無鉛焊接的回流...

　 Rakon晶振,RSX-11晶振,耐高溫石英晶體.普通石英晶振,外觀完全使用金屬材料封裝的,產品本身采用全自動石英晶體檢測儀,以及跌落,漏氣等苛刻實驗.產品本身具有高穩定性,高可靠性的石英晶體諧振器,焊接方面支持表面貼裝,外觀采用金屬封裝,具有充分的密封性能,晶振本身能確保其高可靠性,采用編帶包裝,可對應產品應用到自動貼片機告訴安裝,滿足無鉛焊接的高溫回流溫度曲線要求.

　　石英晶振真空退火技術:晶振高真空退火處理是消除貼片晶振在加工過程中產生的應力及輕微表面缺陷.在PLC控制程序中輸入已設計好的溫度曲線,使真空室溫度跟隨設定曲線對晶體組件進行退火,石英晶振通過合理的真空退火技術可提高進口晶振主要參數的穩定性,以及提高石英晶振的年老化特性.

　　自20世紀90年代初以來,瑞康一直處于全球導航衛星系統(GNSS)技術和行業的前沿.當時瑞康推出了最小的1 ppm穩定振蕩器.瑞康SMD晶振的空間市場頻率控制解決方案必須滿足極端的環境挑戰極端的溫度,空間輻射,振動和巨大的阻力.盡管如此,它們必須運行良好,因為失敗不是一個選擇. 瑞康在空間和高可靠性市場成立為世界領先企業,是新西蘭最大的晶振廠家,也是歐洲航天局(ESA)對空間級振蕩器的首選供應商.

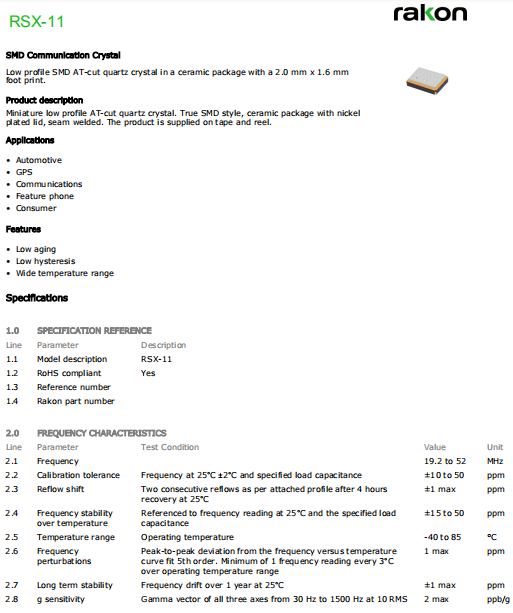

Rakon晶振	單位	RSX-11晶振	石英晶振基本條件
標準頻率	f_nom	19.2~52MHz	標準頻率
儲存溫度	T_stg	-55°C~+105°C	裸存
工作溫度	T_use	-40℃~+85℃	標準溫度
激勵功率	DL	1.0μW Max.	推薦:100μW ～ 300μW
頻率公差	f_— l	±15ppm~±50ppm	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息, http://www.theqj.cn/
頻率溫度特征	f_tem	±50× 10^-6 /-30°C～+85°C	超出標準的規格請聯系我們.
負載電容	CL	5pF~32pF	不同負載要求,請聯系我們.
串聯電阻(ESR)	R₁	如下表所示	-10°C— +60°C, DL = 100μW
頻率老化	f_age	±5 × 10^-6 / year Max.	+25°C,第一年

PCB設計指導

(1)理想情況下,機械蜂鳴器應安裝在一個獨立于音叉晶體器件的PCB板上.如果您安裝在同一個PCB板上,最好使用余量或切割PCB.當應用于PCB板本身或PCB板體內部時,機械振動程度有所不同.建議遵照內部板體特性.

(2)在設計時請參考相應的推薦封裝.

(3)在使用焊料助焊劑時,按JIS標準(JISC60068-2-20/IEC60,068-2-20).來使用.

(4)請按JIS標準(JISZ3282,Pb含量1000ppm,0.1wt%或更少)來使用無鉛焊料.

耐焊性

加熱包裝材料至+150°C以上會破壞產品特性或損害石英晶體諧振器.如需在+150°C以上焊接晶體產品,建議使用SMD晶體.在下列回流條件下,對晶體產品甚至貼片晶振使用更高溫度,會破壞產品特性.建議使用下列配置情況的回流條件.安裝這些產品之前,應檢查焊接溫度和時間.同時,在安裝條件更改的情況下,請再次進行檢查.如果需要焊接的晶體產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息.

自動安裝時的沖擊

自動安裝和真空化引發的沖擊會破壞產品特性并影響這些進口晶體振蕩器.請設置安裝條件以盡可能將沖擊降至最低,并確保在安裝前未對產品特性產生影響.條件改變時,請重新檢查安裝條件.同時,在安裝前后,請確保石英晶振未撞擊機器或其他電路板等.

激勵功率

在晶體單元上施加過多驅動力,會導致高精度晶振特性受到損害或破壞.電路設計必須能夠維持適當的激勵功率(請參閱“激勵功率”章節內容).

負極電阻

除非振蕩回路中分配足夠多的負極電阻,否則振蕩或振蕩啟動時間可能會增加(請參閱“關于振蕩”章節內容).

瑞康晶振集團將確保其無源晶振產品及相關設施滿足甚至超出國家的、州立的以及地方環保機構的相關法規規定及其他要求,同時該公司盡可能的參與并協助政府機關和其他官方組織從事的環保活動. 在地方對各項設施的管理責任中,確保滿足方針的目標指標,同時在各種經營與生產活動中完全遵守并符合現行所有標準規范的要求.
自從歐盟頒布各項綠色環保指令（如RoHS）后,世界各國已陸續制定公布相關之法令規章,推動綠色產品的發展.瑞康晶振為了對環境與人類貢獻一己之力,導入綠色設計之概念,致力生產符合國際綠色環保指令與客戶特殊要求的晶振,石英晶振,有源晶振,壓控振蕩器.
瑞康晶振集團將不論何時何地盡可能的進行無鉛環保晶振產品源頭污染預防.為環境目標指標的建立與評審提供框架.通過充分利用或回收等方法實現對自然資源的保持.瑞康晶振所有的經營組織都將積極應用國際標準以及適用的法律法規.為促進合理有效的公共政策的制訂實施加強戰略聯系.

瑞康晶振集團認識到進行環境管理和資源保持的責任和必要性,同時也認識到針對全球環境問題,為保持國際整套記錄程序并且將繼續識別解決其自身環境污染
及保持問題,加強責任感以便進行環境績效的持續改進.
