首頁歐美晶振Abracon晶振,ABM10-16.000MHZ-E20-T無源晶振,ABM10諧振器

Abracon晶振,ABM10-16.000MHZ-E20-T無源晶振,ABM10諧振器

編號：12802506
頻率：16MHz
尺寸：3.2*2.5*0.5mm

小型表面貼片型貼片晶振,較適合使用在數碼產品領域中,也是特別要求高可靠性的引擎控制用CPU的時鐘部分.低頻晶振可從12MHz起對應,小型,薄型具備強防焊裂性,石英晶體在惡劣嚴酷的環境條件下也能發揮穩定的起振特性.

Abracon晶振,ABM10-16.000MHZ-E20-T無源晶振,ABM10諧振器

制造商	Abracon晶振	產地	美國	產品編碼	ABM10-16.000MHZ-E20-T
頻率	38.4MHz	負載	10pF	溫度范圍	-40~ +85℃
頻率偏差	±10ppm	封裝	金屬面貼片	尺寸	2.01.60.5mm

　　Abraconllc晶振集團已通過iso9001:2008認證,在加州和伊利諾斯州擁有設計和應用工程資源;在得克薩斯州、加利福尼亞州、中國、臺灣、新加坡、蘇格蘭和德國的銷售辦事處,主要生產銷售石英晶振,石英晶體,貼片晶振,石英晶體振蕩器,有源晶振等.

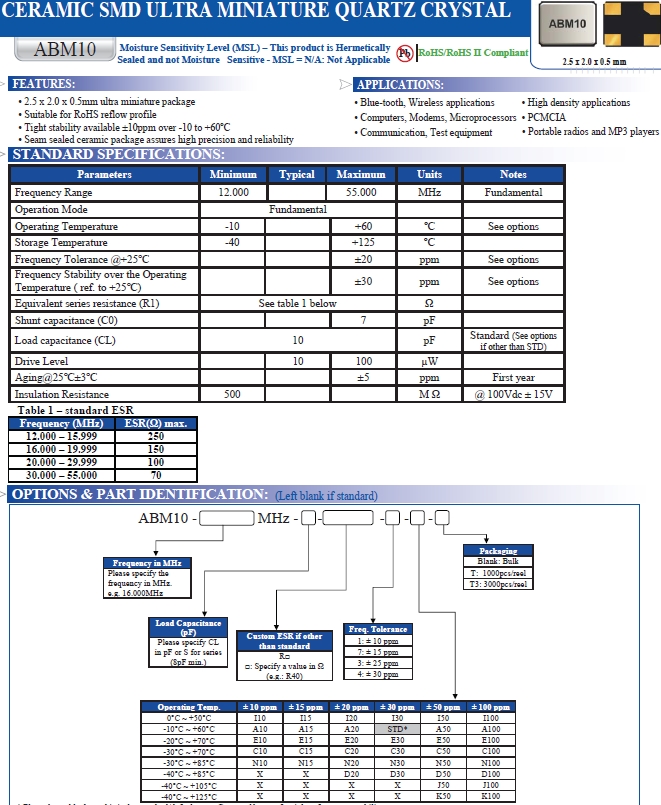

Abracon晶振	單位	ABM10晶振	石英晶振基本條件
標準頻率	f_nom	12~55 MHz	標準頻率
儲存溫度	T_stg	-40°C~+125°C	裸存
工作溫度	T_use	-10℃~ +60℃	標準溫度
激勵功率	DL	60μW Max	推薦:10μW
頻率公差	f_— l	±20,±30ppm	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://www.theqj.cn/
頻率溫度特征	f_tem	±20ppm/-40~ +125℃	超出標準的規格請聯系我們.
負載電容	CL	10pF	不同負載要求,請聯系我們.
串聯電阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
頻率老化	f_age	±5× 10-6/year Max.	+25°C,第一年

噪音

　　在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音,可能導致會引發2520mm貼片晶振功能失常或擊穿的閉門或雜散現象.

電源線路

　　電源的線路阻抗應盡可能低.

輸出負載

　　建議將輸出負載安裝在盡可能靠近石英振蕩器的地方(在20mm范圍之間).

未用輸入終端的處理

　　未用針腳可能會引起噪聲響應,從而導致進口晶振非正常工作.同時,當P通道和N通道都處于打開時,電源功率消耗也會增加；因此,請將未用輸入終端連接到VCC或GND.

熱影響

　　重復的溫度巨大變化可能會降低受損害的無源晶振的產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.

安裝方向

　　進口晶體的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.

通電

　　不建議從中間電位和/或極快速通電,否則會導致2520mm石英晶振無法產生振蕩和/或非正常工作.

　　艾博康晶振公司嚴格遵守國家有關工程建設法律、法規,不斷提高員工的質量意識和能力,履行合約、信守承諾,堅持開拓創新,不斷提升企業的施工技術素質和質量管理水平,以科學學嚴密的施工管理和真誠的服務讓業主高度滿意.

　　嚴格遵守國家職業安全健康法律、法規,培養員工的安全意識和能力,持續改進職業安全健康管理績效,預先采取安全措施,消除或降低危險,優先選用安全系數高的材料、設備及工藝,提高事故預防水平,創造良好的工作環境,保障員工的身心健康.

　　在生產無源晶振減少能源消耗,開展資源節約、資源回收和適當?shù)幕瘜W管理工廠和辦公室,導致全球變暖的預防和循環型社會的建立.

創造并提供專研了“省、小、精”的32.768K鐘表晶振,溫補晶振,石英晶振,有源晶振,壓控振蕩器等水晶元器件及其關聯產品；并且構筑和革新既可以降低環境負荷又可以提高生產性的生產流程的活動.
