- 編號：92419189
- 頻率：32.768KHZ
- 尺寸：2.0*1.2mm

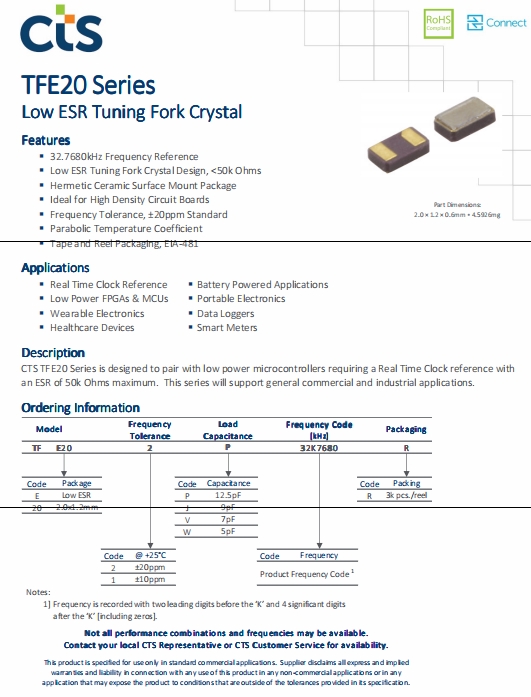

西迪斯晶振TFE20,TFE202W32K7680R水晶振動子
西迪斯晶振TFE20,TFE202W32K7680R水晶振動子,CTS晶振,無源晶體,石英晶體諧振器,SMD晶振,石英晶體,型號TFE20,編碼TFE202W32K7680R是一款金屬面貼片型的石英水晶振子,尺寸為2012mm,頻率32.768KHZ,精度20ppm,負載電容12....
.jpg)
西迪斯晶振TFE20,TFE202W32K7680R水晶振動子,CTS晶振,無源晶體,石英晶體諧振器,SMD晶振,石英晶體,型號TFE20,編碼TFE202W32K7680R是一款金屬面貼片型的石英水晶振子,尺寸為2012mm,頻率32.768KHZ,精度20ppm,負載電容12.5pF,工作溫度-40~+85°C，特點：32.7680kHz頻率參考低ESR調諧叉晶體設計，<50k歐姆密封陶瓷表面安裝包理想的高密度電路板頻率公差，±20ppm標準拋物線溫度系數膠帶和卷軸包裝，EIA-481，應用：實時時鐘參考,低功耗和MCUs,可穿戴電子,醫療設備,電池供電應用,便攜式電子,數據記錄器,智能電表.
32.768KHZ時鐘晶體具有小型,薄型,輕型的貼片晶振表面音叉型晶體振蕩器,產品具有優良的耐熱性,耐環境特性,可發揮晶振優良的電氣特性,符合RoHS規定,滿足無鉛焊接的高溫回流溫度曲線要求,金屬外殼的封裝使得產品在封裝時能發揮比陶瓷振蕩器外殼更好的耐沖擊性.西迪斯晶振TFE20,TFE202W32K7680R水晶振動子
FE202W32K7680R晶振 規格表
|
晶振 |
單位 |
TFE20晶振 |
石英晶振基本條件 |
|
標準頻率 |
f_nom |
32.768KHZ |
標準頻率 |
|
儲存溫度 |
T_stg |
-55°C ～ +125°C |
裸存 |
|
工作溫度 |
T_use |
-40°C ～ +85°C |
標準溫度 |
|
激勵功率 |
DL |
0.1~0.5μW Max. |
推薦:1μW ～ 100μW |
|
頻率公差 |
f_— l |
±20 × 10-6 (標準), |
+25°C 對于超出標準的規格說明, |
|
頻率溫度特征 |
f_tem |
±20 × 10-6/-20°C ～ +70°C |
超出標準的規格請聯系我們. |
|
負載電容 |
CL |
12.5pF |
不同負載電容要求,請聯系我們. |
|
串聯電阻(ESR) |
R1 |
≤ 50 KΩ |
-40°C — +85°C, DL = 100μW |
|
頻率老化 |
f_age |
±3 × 10-6 / year Max. |
+25°C,第一年 |
西迪斯晶振TFE20,TFE202W32K7680R水晶振動子 尺寸圖
TFE202W32K7680R晶振 使用注意事項
在使用晶振時應注意以下事項:
1：抗沖擊
抗沖擊是指晶振產品可能會在某些條件下受到損壞.例如從桌上跌落,摔打,高空拋壓或在貼裝過程中受到沖擊.如果產品已受過沖擊請勿使用.因為無論何種石英晶振,其內部晶片都是石英晶振制作而成的,高空跌落摔打都會給晶振照成不良影響.
2：輻射
將貼片晶振暴露于輻射環境會導致產品性能受到損害,因此應避免陽光長時間的照射.
3：化學制劑 / pH值環境
請勿在PH值范圍可能導致腐蝕或溶解石英晶振或包裝材料的環境下使用或儲藏這些產品.
4：粘合劑
請勿使用可能導致石英晶振所用的封裝材料,終端,組件,玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑.（比如,氯基膠粘劑可能腐蝕一個晶振的金屬“蓋”,從而破壞密封質量,降低性能.）西迪斯晶振TFE20,TFE202W32K7680R水晶振動子
5：鹵化合物
請勿在鹵素氣體環境下使用晶振.即使少量的鹵素氣體,比如在空氣中的氯氣內或封裝所用金屬部件內,都可能產生腐蝕.同時,請勿使用任何會釋放出鹵素氣體的樹脂.
6：靜電
過高的靜電可能會損壞貼片晶振,請注意抗靜電條件.請為容器和封裝材料選擇導電材料.在處理的時候,請使用電焊槍和無高電壓泄漏的測量電路,并進行接地操作
CTS集團將建立可行的技術及經濟性環境目標，并確保其環境保護活動的質量。
CTS集團公司將關注所有環境適用的法律、法規和協議的遵守情況。另外為更有效的進行環境保護，將建立自己的特有的環境標準。
CTS晶振集團將在各領域內的商務運作中實施持續改進，包括能源資源的保持，回收再利用以及減少廢棄物等。
盡可能的采用無害的原材料和生產技術，避免有害物質的產生，比如消耗臭氧層物質、溫室氣體及其它污染物。集團公司同時將致力于這些物質的收集和回收，最小化有害原料的使用。
根據需要，提高環境技術、材料和產品的發展信息及環境管理活動的公開性。
按照IS014001標準的要求，建立環境管理體系，并在環境目標和方案設定之后追求持續的環境改善。西迪斯晶振TFE20,TFE202W32K7680R水晶振動子
建立和遵守其嚴格的基于活動所在地法律法規的環境、安全和健康標準。將不斷地擴展循環利用、能源和廢棄物管理項目。
對員工進行環境保護知識培訓，提高其環境意識，建立環境職責，自覺改進、預防對環境的負面影響。
在產品的全過程中努力節能降耗，實現資源消耗最小化。對產生環境影響的活動做出及時反應，并對可能產生環境負面影響的活動做出預防。
CTS集團公司將關注所有環境適用的法律、法規和協議的遵守情況。另外為更有效的進行環境保護，將建立自己的特有的環境標準。
CTS晶振集團將在各領域內的商務運作中實施持續改進，包括能源資源的保持，回收再利用以及減少廢棄物等。
盡可能的采用無害的原材料和生產技術，避免有害物質的產生，比如消耗臭氧層物質、溫室氣體及其它污染物。集團公司同時將致力于這些物質的收集和回收，最小化有害原料的使用。
根據需要，提高環境技術、材料和產品的發展信息及環境管理活動的公開性。
按照IS014001標準的要求，建立環境管理體系，并在環境目標和方案設定之后追求持續的環境改善。西迪斯晶振TFE20,TFE202W32K7680R水晶振動子
建立和遵守其嚴格的基于活動所在地法律法規的環境、安全和健康標準。將不斷地擴展循環利用、能源和廢棄物管理項目。
對員工進行環境保護知識培訓，提高其環境意識，建立環境職責，自覺改進、預防對環境的負面影響。
在產品的全過程中努力節能降耗，實現資源消耗最小化。對產生環境影響的活動做出及時反應，并對可能產生環境負面影響的活動做出預防。
| Manufacturer Part Number原廠編碼 | 進口晶振廠家 | Series型號 | Frequency | Size / Dimension 尺寸 |
| TF322P32K7680R | CTS晶振 | TF32 | 32.768kHz | 0.126" L x 0.059" W (3.20mm x 1.50mm) |
| TF322P32K7680R | CTS晶振 | TF32 | 32.768kHz | 0.126" L x 0.059" W (3.20mm x 1.50mm) |
| TF322P32K7680R | CTS晶振 | TF32 | 32.768kHz | 0.126" L x 0.059" W (3.20mm x 1.50mm) |
| TF202P32K7680R | CTS晶振 | TF20 | 32.768kHz | 0.079" L x 0.047" W (2.00mm x 1.20mm) |
| TF202P32K7680R | CTS晶振 | TF20 | 32.768kHz | 0.079" L x 0.047" W (2.00mm x 1.20mm) |
| TF202P32K7680R | CTS晶振 | TF20 | 32.768kHz | 0.079" L x 0.047" W (2.00mm x 1.20mm) |
| TF322J32K7680R | CTS晶振 | TF32 | 32.768kHz | 0.126" L x 0.059" W (3.20mm x 1.50mm) |
| TF322N32K7680R | CTS晶振 | TF32 | 32.768kHz | 0.126" L x 0.059" W (3.20mm x 1.50mm) |
| TF323P32K7680R | CTS晶振 | TF32 | 32.768kHz | 0.126" L x 0.059" W (3.20mm x 1.50mm) |
| TF323J32K7680R | CTS晶振 | TF32 | 32.768kHz | 0.126" L x 0.059" W (3.20mm x 1.50mm) |
| TF323N32K7680R | CTS晶振 | TF32 | 32.768kHz | 0.126" L x 0.059" W (3.20mm x 1.50mm) |
| TF325P32K7680R | CTS晶振 | TF32 | 32.768kHz | 0.126" L x 0.059" W (3.20mm x 1.50mm) |
| TF325J32K7680R | CTS晶振 | TF32 | 32.768kHz | 0.126" L x 0.059" W (3.20mm x 1.50mm) |
| TF325N32K7680R | CTS晶振 | TF32 | 32.768kHz | 0.126" L x 0.059" W (3.20mm x 1.50mm) |
| TF202J32K7680R | CTS晶振 | TF20 | 32.768kHz | 0.079" L x 0.047" W (2.00mm x 1.20mm) |
| TF203P32K7680R | CTS晶振 | TF20 | 32.768kHz | 0.079" L x 0.047" W (2.00mm x 1.20mm) |
| TF203J32K7680R | CTS晶振 | TF20 | 32.768kHz | 0.079" L x 0.047" W (2.00mm x 1.20mm) |
| TF205P32K7680R | CTS晶振 | TF20 | 32.768kHz | 0.079" L x 0.047" W (2.00mm x 1.20mm) |
| TF205J32K7680R | CTS晶振 | TF20 | 32.768kHz | 0.079" L x 0.047" W (2.00mm x 1.20mm) |
| TFSM262P32K7680 | CTS晶振 | TFSM | 32.768kHz | 0.079" Dia x 0.236" L (2.00mm x 6.00mm) |
| TFPM2P32K7680R | CTS晶振 | TFPM | 32.768kHz | 0.315" L x 0.150" W (8.00mm x 3.80mm) |
| TFA322PH327KR | CTS晶振 | TFA32 | 32.768kHz | 0.126" L x 0.059" W (3.20mm x 1.50mm) |
| TFA322PG327KR | CTS晶振 | TFA32 | 32.768kHz | 0.126" L x 0.059" W (3.20mm x 1.50mm) |
| TFE322T32K7680R | CTS晶振 | TFE32 | 32.768kHz | 0.126" L x 0.059" W (3.20mm x 1.50mm) |
| TFE322P32K7680R | CTS晶振 | TFE32 | 32.768kHz | 0.126" L x 0.059" W (3.20mm x 1.50mm) |
| TFE202P32K7680R | CTS晶振 | TFE20 | 32.768kHz | 0.079" L x 0.047" W (2.00mm x 1.20mm) |
| TF162P32K7680R | CTS晶振 | TF16 | 32.768kHz | 0.063" L x 0.039" W (1.60mm x 1.00mm) |
| TFE202W32K7680R | CTS晶振 | TFE20 | 32.768kHz | 0.079" L x 0.047" W (2.00mm x 1.20mm) |
